4 Pin Lüfter An 2 Pin Anschluss

Viele moderne Computerlüfter verwenden einen 4-Pin-Anschluss (PWM-Lüfter), um eine präzise Steuerung der Lüftergeschwindigkeit zu ermöglichen. Ältere oder einfachere Systeme, besonders in Gehäusen oder Netzteilen, verwenden jedoch oft nur 2-Pin-Anschlüsse für Lüfter. Was passiert also, wenn Sie einen 4-Pin-Lüfter an einen 2-Pin-Anschluss anschließen möchten? Und ist das überhaupt sicher?

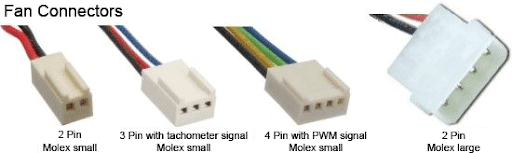

Funktionsweise von Lüfteranschlüssen

Um das zu verstehen, ist es wichtig, die Funktionsweise der verschiedenen Lüfteranschlüsse zu kennen:

2-Pin-Lüfteranschluss

Ein 2-Pin-Anschluss ist der einfachste Typ. Er liefert lediglich Gleichstrom (DC) an den Lüftermotor. Die beiden Pins sind in der Regel:

• +12V (Positive Spannung): Liefert die Energie für den Lüfter.
• GND (Masse/Ground): Der Nullleiter, der den Stromkreis schließt.

Die Lüftergeschwindigkeit wird bei einem 2-Pin-Anschluss nicht aktiv gesteuert. Der Lüfter läuft mit der Spannung, die anliegt. Ändert sich die Spannung nicht, ändert sich auch die Lüftergeschwindigkeit nicht. Oftmals wird die Spannung vom Netzteil oder von der Hauptplatine fest vorgegeben.

3-Pin-Lüfteranschluss

Ein 3-Pin-Anschluss ähnelt dem 2-Pin-Anschluss, fügt aber eine zusätzliche Leitung für die Drehzahlüberwachung hinzu. Die Pins sind:

• +12V (Positive Spannung): Wie beim 2-Pin-Anschluss.
• GND (Masse/Ground): Wie beim 2-Pin-Anschluss.
• Sense (Drehzahlmessung): Sendet ein Signal an die Hauptplatine, das die aktuelle Drehzahl des Lüfters (Umdrehungen pro Minute – RPM) angibt.

Obwohl der 3-Pin-Anschluss die Drehzahlüberwachung ermöglicht, wird die Lüftergeschwindigkeit selbst in der Regel weiterhin über die Spannung (Voltage Control) geregelt. Die Hauptplatine kann die Spannung anpassen, um die Lüftergeschwindigkeit zu erhöhen oder zu verringern. Die Spannungsregelung ist allerdings weniger präzise als die PWM-Regelung.

4-Pin-Lüfteranschluss (PWM)

Ein 4-Pin-Anschluss bietet die fortschrittlichste Steuerungsmöglichkeit. Er verwendet Pulsweitenmodulation (PWM – Pulse Width Modulation) zur Regelung der Lüftergeschwindigkeit. Die Pins sind:

• +12V (Positive Spannung): Wie bei den anderen Anschlüssen.
• GND (Masse/Ground): Wie bei den anderen Anschlüssen.
• Sense (Drehzahlmessung): Wie beim 3-Pin-Anschluss.
• PWM (Pulsweitenmodulation): Ein Steuersignal, das die Hauptplatine verwendet, um die Einschaltdauer des Stroms zu variieren. Je höher die Einschaltdauer, desto schneller dreht sich der Lüfter.

Die PWM-Steuerung ist wesentlich genauer und effizienter als die Spannungsregelung. Sie ermöglicht eine feinere Abstimmung der Lüftergeschwindigkeit und kann den Lüfter bei niedriger Last sogar komplett stoppen (bei einigen Modellen), um Geräusche zu reduzieren.

Kann man einen 4-Pin-Lüfter an einen 2-Pin-Anschluss anschließen?

Ja, das ist grundsätzlich möglich. Ein 4-Pin-Lüfter funktioniert auch an einem 2-Pin-Anschluss. Allerdings gibt es dabei einige wichtige Punkte zu beachten:

• Der Lüfter läuft mit voller Geschwindigkeit: Da der 2-Pin-Anschluss keine Möglichkeit zur Steuerung der Lüftergeschwindigkeit bietet (kein PWM-Signal), läuft der Lüfter permanent mit der maximalen Spannung von 12V. Das bedeutet, er dreht sich mit seiner maximalen Drehzahl.
• Keine Drehzahlüberwachung: Der 2-Pin-Anschluss hat keinen "Sense"-Pin, daher kann die Hauptplatine die Drehzahl des Lüfters nicht messen. Es wird also keine RPM-Anzeige im BIOS oder in Überwachungsprogrammen angezeigt.

Zusammenfassend lässt sich sagen, dass der 4-Pin-Lüfter zwar funktioniert, aber nicht die Vorteile der PWM-Steuerung nutzt. Er verhält sich im Wesentlichen wie ein einfacher 12V-Lüfter ohne Drehzahlüberwachung.

Vor- und Nachteile

Hier eine kurze Zusammenfassung der Vor- und Nachteile, wenn Sie einen 4-Pin-Lüfter an einen 2-Pin-Anschluss anschließen:

Vorteile:

• Funktionalität: Der Lüfter funktioniert und sorgt für Luftzirkulation.
• Einfache Installation: Kein Adapter oder spezielle Kenntnisse erforderlich.

Nachteile:

• Hohe Lautstärke: Der Lüfter läuft permanent mit maximaler Drehzahl, was zu erhöhter Lautstärke führen kann.
• Keine Drehzahlsteuerung: Die Lüftergeschwindigkeit kann nicht angepasst werden.
• Keine Drehzahlüberwachung: Die Hauptplatine kann die Lüfterdrehzahl nicht anzeigen.
• Potenziell kürze Lebensdauer: Das ständige Laufen mit maximaler Drehzahl kann die Lebensdauer des Lüfters verkürzen (aber das ist meist nur ein theoretisches Problem).

Wann ist es sinnvoll, einen 4-Pin-Lüfter an einen 2-Pin-Anschluss anzuschließen?

Es gibt einige wenige Szenarien, in denen diese Lösung akzeptabel sein kann:

• Notfalllösung: Wenn Sie dringend einen Lüfter benötigen und keine andere Option haben.
• Lüfter in einem Bereich ohne Temperaturkontrolle: Zum Beispiel ein Gehäuselüfter, der einfach nur für eine konstante Luftzirkulation sorgen soll, ohne Rücksicht auf die Temperatur.
• Budget-Builds: In sehr preisgünstigen Systemen, wo die Geräuschentwicklung keine große Rolle spielt und die Kosten minimiert werden müssen.

Es ist jedoch wichtig zu betonen, dass dies in den meisten Fällen keine ideale Lösung ist. Wenn Sie die Möglichkeit haben, einen 3-Pin- oder 4-Pin-Anschluss zu verwenden, sollten Sie dies immer bevorzugen, um die Vorteile der Drehzahlsteuerung und der Geräuschreduzierung nutzen zu können.

Alternativen

Wenn Sie die Nachteile des Anschlusses eines 4-Pin-Lüfters an einen 2-Pin-Anschluss vermeiden möchten, gibt es einige Alternativen:

• Adapterkabel: Es gibt Adapterkabel, die einen 4-Pin-Lüfter an einen 3-Pin-Anschluss anschließen. Dies ermöglicht zumindest die Drehzahlüberwachung (wenn die Hauptplatine Voltage Control über den 3-Pin-Anschluss unterstützt) und eventuell eine gewisse Spannungsregelung.
• Lüftersteuerung: Externe Lüftersteuerungen ermöglichen die manuelle Anpassung der Lüftergeschwindigkeit, unabhängig vom Mainboard. Diese sind in verschiedenen Ausführungen erhältlich, von einfachen Drehreglern bis hin zu komplexen Systemen mit LCD-Displays.
• Neues Mainboard: Wenn Sie häufig Probleme mit fehlenden Lüfteranschlüssen haben, könnte ein Upgrade auf ein Mainboard mit mehr 3-Pin- oder 4-Pin-Anschlüssen die beste langfristige Lösung sein.
• Lüfter mit niedriger Drehzahl: Wenn die hohe Lautstärke das Hauptproblem ist, sollten Sie einen 4-Pin-Lüfter mit einer niedrigeren maximalen Drehzahl in Betracht ziehen. Auch wenn er mit voller Geschwindigkeit läuft, ist er dann leiser.

Fazit

Das Anschließen eines 4-Pin-Lüfters an einen 2-Pin-Anschluss ist technisch möglich, aber in den meisten Fällen nicht empfehlenswert. Der Lüfter läuft mit voller Geschwindigkeit, ist lauter und bietet keine Drehzahlregelung. Wenn Sie Wert auf eine leise und effiziente Kühlung legen, sollten Sie die oben genannten Alternativen in Betracht ziehen oder sicherstellen, dass Sie den Lüfter an einen 3-Pin- oder 4-Pin-Anschluss anschließen können.

Achten Sie immer darauf, die Spannungsanforderungen Ihrer Lüfter und Anschlüsse zu überprüfen, um Schäden an der Hardware zu vermeiden. Im Zweifelsfall ziehen Sie die Bedienungsanleitung Ihrer Hardware oder einen Fachmann zurate.
