Aufbau Und Funktion Eines Kernkraftwerkes

Kernkraftwerke sind ein wichtiger Bestandteil der Energieversorgung in vielen Ländern, darunter auch Deutschland. Sie erzeugen Elektrizität durch die kontrollierte Kernspaltung von Uran. Für Expatriates, Neuankömmlinge oder Interessierte, die sich über die Funktionsweise dieser Anlagen informieren möchten, bietet dieser Artikel einen detaillierten Überblick über Aufbau und Funktion eines Kernkraftwerks.

Grundprinzip der Energieerzeugung

Das Kernprinzip eines Kernkraftwerks beruht auf der Kernspaltung. Dabei wird ein Atomkern, meist Uran-235, durch den Beschuss mit einem Neutron gespalten. Bei dieser Spaltung werden große Mengen an Energie in Form von Wärme freigesetzt. Zusätzlich werden weitere Neutronen freigesetzt, die wiederum andere Atomkerne spalten können. Diese Kettenreaktion muss kontrolliert werden, um eine unkontrollierte Freisetzung von Energie (wie bei einer Atombombe) zu verhindern.

Die freigesetzte Wärme wird genutzt, um Wasser zu erhitzen und Dampf zu erzeugen. Dieser Dampf treibt dann eine Turbine an, die wiederum einen Generator antreibt, der schließlich elektrische Energie erzeugt.

Aufbau eines Kernkraftwerks

Ein typisches Kernkraftwerk besteht aus mehreren Hauptkomponenten, die zusammenarbeiten, um die Kernspaltung zu steuern und die freigesetzte Energie in elektrische Energie umzuwandeln.

Reaktor

Der Reaktor ist das Herzstück des Kernkraftwerks. Hier findet die kontrollierte Kernspaltung statt. Der Reaktor enthält:

Brennelemente: Diese enthalten den Kernbrennstoff, meist Uranoxid. Die Brennelemente sind in Brennstäben angeordnet, die zu Brennelementbündeln zusammengefasst werden.
Moderator: Der Moderator dient dazu, die Geschwindigkeit der Neutronen zu verlangsamen. Langsamere Neutronen haben eine höhere Wahrscheinlichkeit, weitere Atomkerne zu spalten. Häufig verwendete Moderatoren sind Wasser (in Leichtwasserreaktoren) oder Graphit.
Steuerstäbe: Die Steuerstäbe bestehen aus Materialien, die Neutronen absorbieren können, wie z.B. Bor oder Cadmium. Durch das Einfahren oder Herausziehen der Steuerstäbe kann die Kettenreaktion gesteuert und die Leistung des Reaktors geregelt werden. Bei einer Notabschaltung werden die Steuerstäbe vollständig eingefahren, um die Kettenreaktion zu stoppen.
Kühlmittel: Das Kühlmittel dient dazu, die Wärme, die bei der Kernspaltung entsteht, abzuführen. Häufig verwendete Kühlmittel sind Wasser (in Leichtwasserreaktoren) oder Gas (in Hochtemperaturreaktoren).

Dampferzeuger (nur bei Druckwasserreaktoren)

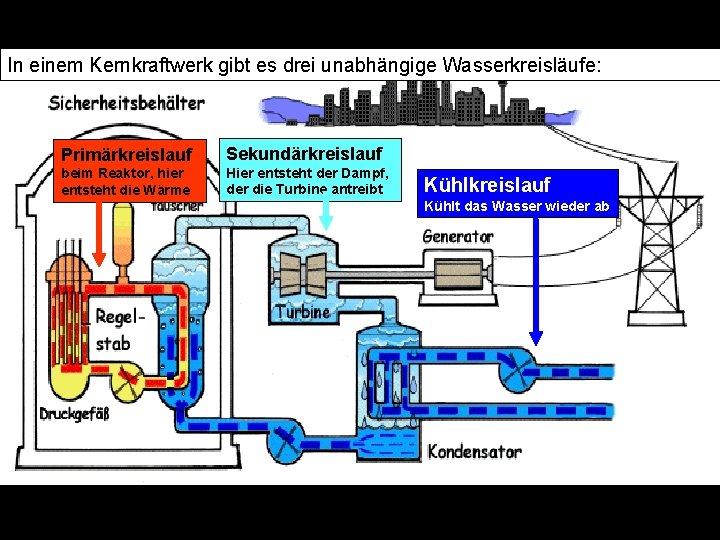

Bei Druckwasserreaktoren (DWR) wird die Wärme des Kühlmittels im Reaktor nicht direkt zur Dampferzeugung genutzt. Stattdessen wird das heiße Kühlmittel in einem Dampferzeuger verwendet, um einen sekundären Wasserkreislauf zu erhitzen und Dampf zu erzeugen. Dies dient dazu, das radioaktive Kühlmittel vom Turbinenkreislauf zu trennen.

Turbine

Der erzeugte Dampf wird zur Turbine geleitet. Die Turbine besteht aus mehreren Schaufelrädern, die durch den Dampf in Rotation versetzt werden. Die Drehbewegung der Turbine wird auf den Generator übertragen.

Generator

Der Generator ist ein mechanischer Apparat, der die Rotationsenergie der Turbine in elektrische Energie umwandelt. Er besteht aus einem Rotor, der sich in einem Stator dreht. Durch die Bewegung des Rotors in einem Magnetfeld wird eine elektrische Spannung erzeugt.

Kondensator

Nachdem der Dampf die Turbine passiert hat, wird er im Kondensator abgekühlt und wieder zu Wasser kondensiert. Das Kondensat wird dann zurück in den Dampferzeuger (oder direkt in den Reaktor bei Siedewasserreaktoren) gepumpt, um den Kreislauf zu schließen. Die Kühlung des Kondensators erfolgt entweder durch Flusswasser, Meerwasser oder Kühltürme.

Kühltürme (optional)

Nicht alle Kernkraftwerke benötigen Kühltürme. Wenn jedoch nicht genügend Fluss- oder Meerwasser zur Verfügung steht, werden Kühltürme eingesetzt, um das Kühlwasser des Kondensators abzukühlen. In den Kühltürmen verdunstet ein Teil des Wassers, wodurch die restliche Wassermenge abgekühlt wird.

Sicherheitsvorkehrungen

Kernkraftwerke verfügen über eine Reihe von Sicherheitsvorkehrungen, um Unfälle zu verhindern und die Bevölkerung und die Umwelt zu schützen.

Notabschaltsystem: Dieses System dient dazu, den Reaktor im Notfall schnell abzuschalten, indem die Steuerstäbe vollständig eingefahren werden.
Notkühlsystem: Dieses System stellt sicher, dass der Reaktor auch bei einem Ausfall der normalen Kühlung weiterhin gekühlt wird.
Containment: Das Containment ist eine dichte Gebäudehülle, die den Reaktor umschließt. Sie soll verhindern, dass radioaktive Stoffe in die Umwelt gelangen, falls es zu einem Unfall kommt.
Mehrfache Sicherheitssysteme: Viele Sicherheitssysteme sind redundant ausgelegt, d.h. sie sind mehrfach vorhanden, um die Ausfallsicherheit zu erhöhen.

Verschiedene Reaktortypen

Es gibt verschiedene Reaktortypen, die sich in ihrer Konstruktion und Funktionsweise unterscheiden. Die häufigsten Reaktortypen sind:

Druckwasserreaktor (DWR): Der DWR ist der am weitesten verbreitete Reaktortyp. Er verwendet Wasser als Moderator und Kühlmittel. Das Kühlmittel steht unter hohem Druck, um zu verhindern, dass es im Reaktor kocht. Die Wärme des Kühlmittels wird in einem Dampferzeuger auf einen sekundären Wasserkreislauf übertragen.

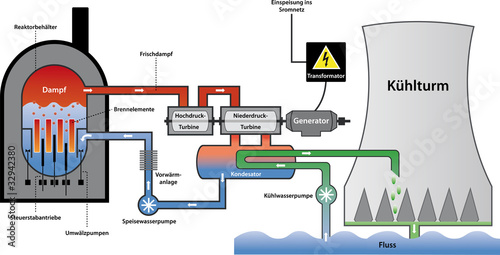

Siedewasserreaktor (SWR): Der SWR verwendet ebenfalls Wasser als Moderator und Kühlmittel. Im Gegensatz zum DWR verdampft das Wasser im Reaktor direkt und wird dann zur Turbine geleitet.
Druckröhrenreaktor (RBMK): Dieser Reaktortyp, der in Tschernobyl verwendet wurde, ist ein graphitmoderierter, wassergekühlter Reaktor. Er zeichnet sich durch eine spezielle Bauweise mit einzelnen Druckröhren aus, in denen die Brennelemente untergebracht sind. Aufgrund von Konstruktionsmängeln und Bedienfehlern kam es in Tschernobyl zu dem schweren Unfall.
Hochtemperaturreaktor (HTR): Der HTR verwendet Helium als Kühlmittel und Graphit als Moderator. Er kann bei höheren Temperaturen betrieben werden als Leichtwasserreaktoren, was zu einem höheren Wirkungsgrad führt.

Vor- und Nachteile der Kernenergie

Die Kernenergie hat sowohl Vor- als auch Nachteile:

Vorteile

Hohe Energiedichte: Kernbrennstoff hat eine sehr hohe Energiedichte, d.h. eine kleine Menge Brennstoff kann sehr viel Energie erzeugen.
Unabhängigkeit von fossilen Brennstoffen: Kernkraftwerke sind nicht auf fossile Brennstoffe wie Kohle, Öl oder Gas angewiesen.
Geringe CO2-Emissionen: Im Betrieb emittieren Kernkraftwerke keine Treibhausgase.
Grundlastfähigkeit: Kernkraftwerke können kontinuierlich Strom erzeugen und sind somit grundlastfähig.

Nachteile

Radioaktiver Abfall: Bei der Kernspaltung entsteht radioaktiver Abfall, der über lange Zeiträume gelagert werden muss.
Unfallrisiko: Trotz aller Sicherheitsvorkehrungen besteht immer ein Restrisiko für schwere Unfälle, wie die Ereignisse in Tschernobyl und Fukushima gezeigt haben.
Proliferationsrisiko: Die Technologie zur Kernspaltung kann auch zur Herstellung von Atomwaffen verwendet werden.
Hohe Baukosten: Der Bau von Kernkraftwerken ist sehr teuer.

Fazit

Kernkraftwerke sind komplexe Anlagen, die Elektrizität durch die kontrollierte Kernspaltung erzeugen. Sie bestehen aus mehreren Hauptkomponenten, die zusammenarbeiten, um die Kernspaltung zu steuern und die freigesetzte Energie in elektrische Energie umzuwandeln. Obwohl die Kernenergie einige Vorteile bietet, wie eine hohe Energiedichte und geringe CO2-Emissionen, birgt sie auch Risiken, wie die Entstehung radioaktiven Abfalls und das Unfallrisiko. Die Entscheidung über die Nutzung der Kernenergie ist daher eine komplexe Frage, die sorgfältig abgewogen werden muss.

Dieses Dokument dient der Information und ist nicht als umfassende technische Anleitung gedacht. Für detailliertere Informationen und spezifische Fragen empfiehlt es sich, einschlägige Fachliteratur zu konsultieren oder sich an Experten auf diesem Gebiet zu wenden.
