Dvd Player Anschließen Rot Weiß Gelb

Viele ältere DVD-Player nutzen neben neueren HDMI-Anschlüssen auch noch die sogenannten Cinch-Anschlüsse, die durch ihre farbliche Kennzeichnung – Rot, Weiß, Gelb – leicht zu identifizieren sind. Obwohl HDMI heutzutage der Standard für die Übertragung von Bild und Ton ist, kann es vorkommen, dass Sie einen älteren Fernseher oder eine Stereoanlage besitzen, die ausschließlich diese Cinch-Anschlüsse unterstützt. In diesem Fall ist es wichtig zu wissen, wie Sie Ihren DVD-Player korrekt mit diesen Anschlüssen verbinden, um ein optimales Ergebnis zu erzielen.

Die Bedeutung der Farben: Rot, Weiß, Gelb

Die Farben der Cinch-Stecker und -Buchsen sind nicht zufällig gewählt. Sie dienen dazu, die korrekte Zuordnung der Kabel zu gewährleisten und Fehler bei der Installation zu vermeiden. Hier ist eine detaillierte Erklärung der einzelnen Farben:

Gelb (Video)

Der gelbe Cinch-Stecker überträgt das Videosignal. Er muss mit der gelben Buchse am Fernseher verbunden werden, die üblicherweise mit "Video In" oder "Composite" beschriftet ist. Dieses Kabel überträgt das analoge Videosignal und ist für die Darstellung des Bildes verantwortlich. Die Qualität des Bildes, das über diesen Anschluss übertragen wird, ist geringer als bei HDMI, da es sich um ein analoges Signal handelt und keine hochauflösenden Inhalte unterstützt werden.

Rot und Weiß (Audio)

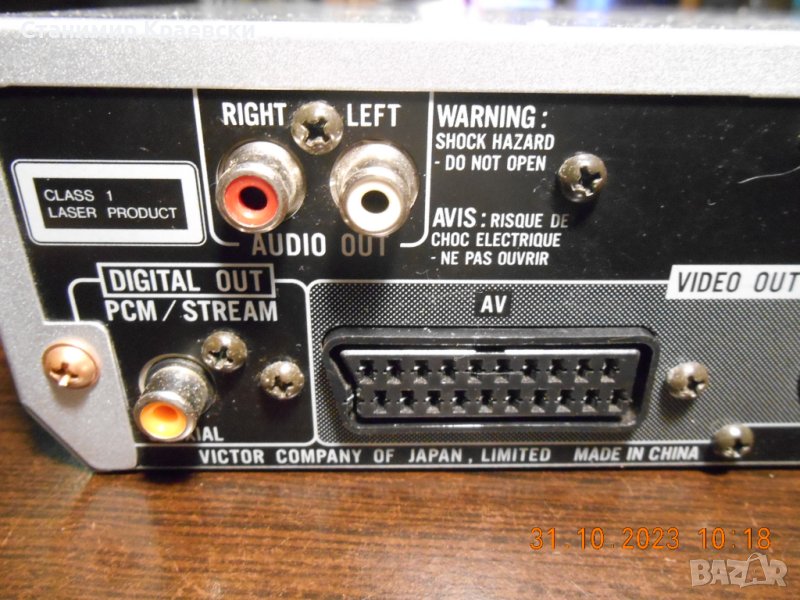

Die roten und weißen Cinch-Stecker sind für die Audioübertragung zuständig. Rot steht für den rechten Audiokanal (Right), während Weiß für den linken Audiokanal (Left) steht. Diese Kabel müssen mit den entsprechenden roten und weißen Audioeingängen am Fernseher oder an einer Stereoanlage verbunden werden. Wenn Sie Ihren DVD-Player direkt an den Fernseher anschließen, suchen Sie nach den roten und weißen Buchsen, die mit "Audio In" gekennzeichnet sind. Wenn Sie den Ton über eine separate Stereoanlage ausgeben möchten, verbinden Sie die roten und weißen Stecker mit den entsprechenden Eingängen der Stereoanlage. Achten Sie unbedingt darauf, die Farben korrekt zuzuordnen, um sicherzustellen, dass der Ton richtig wiedergegeben wird. Andernfalls kann es zu einer falschen Kanalzuordnung kommen, bei der der Ton des linken Kanals auf dem rechten Lautsprecher und umgekehrt ausgegeben wird.

Schritt-für-Schritt-Anleitung zum Anschließen des DVD-Players

Hier ist eine detaillierte Anleitung, wie Sie Ihren DVD-Player mithilfe der roten, weißen und gelben Cinch-Kabel anschließen:

Schalten Sie alle Geräte aus: Bevor Sie mit dem Anschließen beginnen, schalten Sie sowohl den DVD-Player als auch den Fernseher (oder die Stereoanlage) aus. Dies dient Ihrer Sicherheit und verhindert mögliche Schäden an den Geräten.

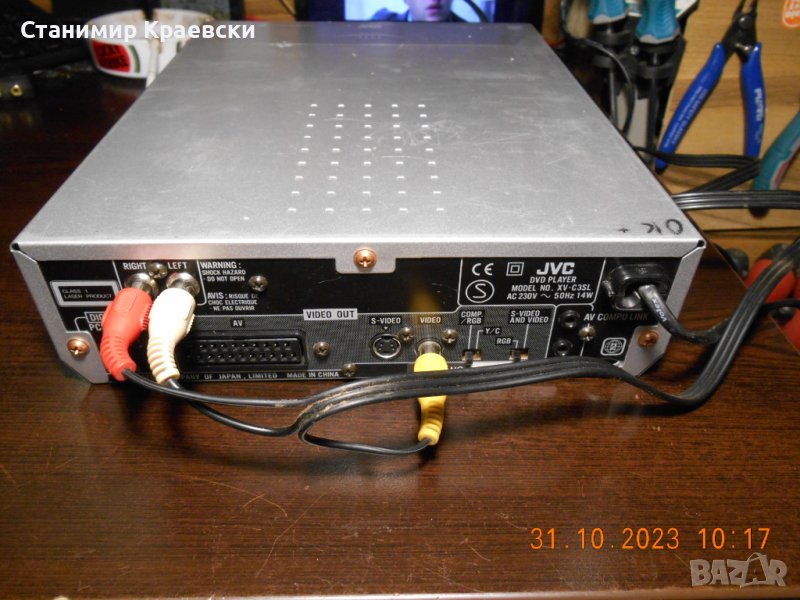

Lokalisieren Sie die Anschlüsse: Suchen Sie auf der Rückseite des DVD-Players und des Fernsehers (oder der Stereoanlage) nach den Cinch-Buchsen. Diese sind durch ihre Farben – Gelb, Rot, Weiß – gekennzeichnet. Die Buchsen am Fernseher sind oft mit "Video In" oder "Composite" (für Gelb) und "Audio In" (für Rot und Weiß) beschriftet.
Verbinden Sie die Kabel: Stecken Sie die Cinch-Stecker entsprechend ihrer Farbe in die entsprechenden Buchsen am DVD-Player und am Fernseher (oder der Stereoanlage). Achten Sie darauf, dass die Stecker fest sitzen, um eine gute Verbindung zu gewährleisten.
- Verbinden Sie den gelben Stecker des DVD-Players mit der gelben Buchse am Fernseher (Video In/Composite).
- Verbinden Sie den roten Stecker des DVD-Players mit der roten Buchse am Fernseher (Audio In) oder an der Stereoanlage.
- Verbinden Sie den weißen Stecker des DVD-Players mit der weißen Buchse am Fernseher (Audio In) oder an der Stereoanlage.
Überprüfen Sie die Verbindungen: Stellen Sie sicher, dass alle Kabel korrekt und fest angeschlossen sind. Lose Verbindungen können zu Bild- und Tonstörungen führen.
Schalten Sie die Geräte ein: Schalten Sie zuerst den Fernseher (oder die Stereoanlage) und dann den DVD-Player ein.
Wählen Sie den richtigen Eingang am Fernseher: Verwenden Sie die Fernbedienung des Fernsehers, um den richtigen Eingang (Input) auszuwählen. Dies ist in der Regel mit "AV", "Video" oder "Composite" gekennzeichnet. Die genaue Bezeichnung kann je nach Fernsehermodell variieren.
Testen Sie die Verbindung: Legen Sie eine DVD in den Player ein und starten Sie die Wiedergabe. Überprüfen Sie, ob das Bild korrekt auf dem Fernseher angezeigt wird und ob der Ton über die Lautsprecher des Fernsehers oder der Stereoanlage wiedergegeben wird.

Problemlösung

Sollten nach dem Anschließen Probleme auftreten, können folgende Tipps helfen:

Kein Bild:
- Überprüfen Sie, ob das gelbe Kabel korrekt angeschlossen ist.
- Stellen Sie sicher, dass der richtige Eingang am Fernseher ausgewählt ist.
- Testen Sie das Kabel mit einem anderen Gerät, um einen Defekt auszuschließen.
Kein Ton:
- Überprüfen Sie, ob die roten und weißen Kabel korrekt angeschlossen sind.
- Stellen Sie sicher, dass die Lautstärke am Fernseher oder der Stereoanlage nicht stummgeschaltet ist und auf einem angemessenen Pegel eingestellt ist.
- Überprüfen Sie die Audioeinstellungen des DVD-Players. Stellen Sie sicher, dass die Audioausgabe auf "Stereo" oder "Analog" eingestellt ist.
- Testen Sie die Kabel mit einem anderen Gerät, um einen Defekt auszuschließen.
Verzerrtes Bild oder Ton:
- Überprüfen Sie die Kabel auf Beschädigungen.
- Stellen Sie sicher, dass die Kabel nicht zu nah an anderen Stromkabeln oder elektronischen Geräten liegen, da dies zu Interferenzen führen kann.
Falsche Kanalzuordnung (Ton):
- Überprüfen Sie, ob die roten und weißen Kabel korrekt zugeordnet sind. Vertauschen Sie die Kabel, um zu sehen, ob das Problem behoben ist.

Alternativen zu Cinch-Anschlüssen

Wie bereits erwähnt, ist HDMI heutzutage der Standard für die Übertragung von Bild und Ton in hoher Qualität. Wenn sowohl Ihr DVD-Player als auch Ihr Fernseher HDMI-Anschlüsse unterstützen, sollten Sie diese bevorzugen. HDMI bietet eine deutlich bessere Bild- und Tonqualität als Cinch. Außerdem überträgt HDMI sowohl Bild als auch Ton über ein einziges Kabel, was die Installation vereinfacht.

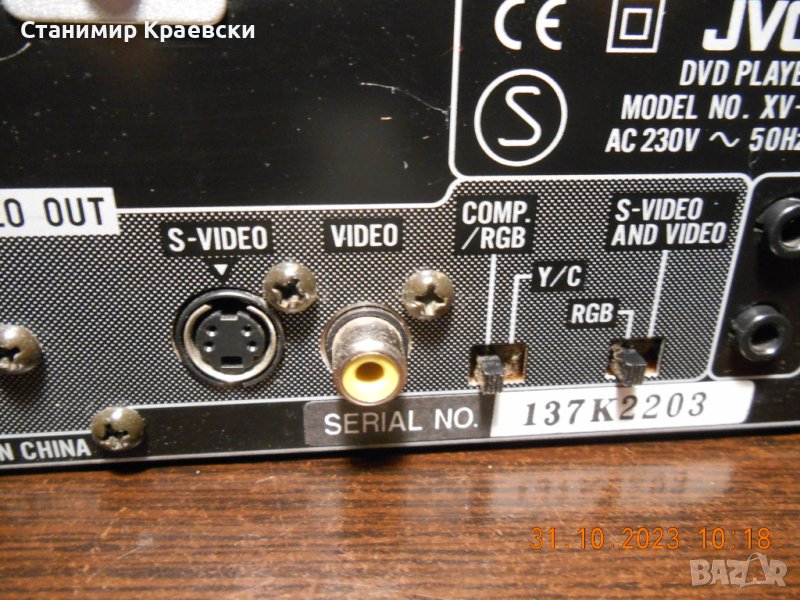

Eine weitere Alternative ist der S-Video-Anschluss (auch bekannt als Y/C). S-Video bietet eine etwas bessere Bildqualität als Composite-Video (der gelbe Cinch-Anschluss), da es die Helligkeit (Luminanz) und die Farbe (Chrominanz) des Videosignals getrennt überträgt. Allerdings ist S-Video nicht so weit verbreitet wie HDMI oder Composite-Video.

Zusammenfassend lässt sich sagen, dass das Anschließen eines DVD-Players mit roten, weißen und gelben Cinch-Kabeln eine einfache Aufgabe ist, die auch von technisch weniger versierten Personen problemlos durchgeführt werden kann. Achten Sie auf die korrekte Zuordnung der Farben, überprüfen Sie die Verbindungen sorgfältig und wählen Sie den richtigen Eingang am Fernseher, um ein optimales Ergebnis zu erzielen. Obwohl HDMI heutzutage die bessere Wahl ist, können die Cinch-Anschlüsse eine nützliche Alternative sein, wenn Sie einen älteren Fernseher oder eine Stereoanlage besitzen, die keine HDMI-Unterstützung bietet.
