Excel Mehrere Datenreihen In Ein Diagramm

Microsoft Excel ist ein leistungsstarkes Tool zur Datenanalyse und -visualisierung. Eine häufige Anforderung ist die Darstellung mehrerer Datenreihen in einem einzigen Diagramm, um Vergleiche zu erleichtern und Trends zu erkennen. Diese Anleitung erklärt, wie Sie in Excel verschiedene Datenreihen übersichtlich und effektiv in einem Diagramm darstellen können.

Grundlagen der Dateneingabe

Bevor Sie ein Diagramm erstellen können, benötigen Sie Ihre Daten in einem geeigneten Format in Excel. Die Daten sollten in Spalten angeordnet sein, wobei jede Spalte eine Datenreihe darstellt. Die erste Spalte kann typischerweise die Kategorien (z.B. Monate, Produkte) enthalten, während die folgenden Spalten die numerischen Werte für jede Datenreihe enthalten.

Beispiel:

Stellen Sie sich vor, Sie möchten die Verkaufszahlen von drei verschiedenen Produkten (Produkt A, Produkt B, Produkt C) über vier Quartale darstellen. Ihre Tabelle in Excel könnte wie folgt aussehen:


    Quartal | Produkt A | Produkt B | Produkt C
    ------- | -------- | -------- | --------
    Q1      | 100       | 150       | 80
    Q2      | 120       | 180       | 90
    Q3      | 130       | 200       | 100
    Q4      | 110       | 170       | 85

Achten Sie darauf, dass die Daten in einem zusammenhängenden Bereich liegen, ohne leere Zeilen oder Spalten innerhalb der Daten selbst. Leere Zeilen oder Spalten *vor* oder *nach* den Daten sind in Ordnung, können aber die automatische Diagrammerstellung beeinflussen. Es ist immer am besten, eine saubere, gut strukturierte Datentabelle zu erstellen.

Erstellen des Diagramms

Nachdem Ihre Daten korrekt eingegeben wurden, können Sie das Diagramm erstellen. Hier sind die Schritte:

Daten auswählen: Markieren Sie den gesamten Datenbereich, einschließlich der Spaltenüberschriften (Quartal, Produkt A, Produkt B, Produkt C).
Diagramm einfügen: Gehen Sie zum Reiter "Einfügen" (Insert) in der Excel-Menüleiste. Suchen Sie im Bereich "Diagramme" (Charts) nach dem gewünschten Diagrammtyp. Häufig verwendete Diagrammtypen für mehrere Datenreihen sind Liniendiagramme, Säulendiagramme und Balkendiagramme.
Diagrammtyp wählen: Wählen Sie den Diagrammtyp, der Ihre Daten am besten darstellt. Für Verkaufszahlen über Zeiträume ist ein Liniendiagramm oft eine gute Wahl, da es die Entwicklung über die Quartale deutlich zeigt. Für einen direkten Vergleich der Verkaufszahlen pro Quartal wäre ein Säulendiagramm geeigneter.

Beispiel: Erstellen eines Liniendiagramms

Markieren Sie den gesamten Bereich Ihrer Tabelle (A1:D5 im obigen Beispiel).
Klicken Sie auf "Einfügen" (Insert) > "Liniendiagramm" (Line Chart) > Wählen Sie den gewünschten Linientyp (z.B. "Linie" oder "Linie mit Datenpunkten").

Excel erstellt nun automatisch ein Liniendiagramm, in dem jede Produktreihe (Produkt A, Produkt B, Produkt C) durch eine eigene Linie dargestellt wird. Die Quartale werden auf der horizontalen Achse (X-Achse) angezeigt, und die Verkaufszahlen auf der vertikalen Achse (Y-Achse).

Diagrammanpassung

Das automatisch erstellte Diagramm ist ein guter Ausgangspunkt, aber oft ist es notwendig, das Diagramm anzupassen, um es lesbarer und informativer zu gestalten. Excel bietet umfangreiche Möglichkeiten zur Anpassung.

Diagrammtitel und Achsenbeschriftungen

Ein aussagekräftiger Diagrammtitel und korrekte Achsenbeschriftungen sind essenziell für die Verständlichkeit.

Diagrammtitel ändern: Klicken Sie auf den Diagrammtitel, um ihn auszuwählen, und geben Sie einen neuen Titel ein (z.B. "Verkaufszahlen pro Quartal").

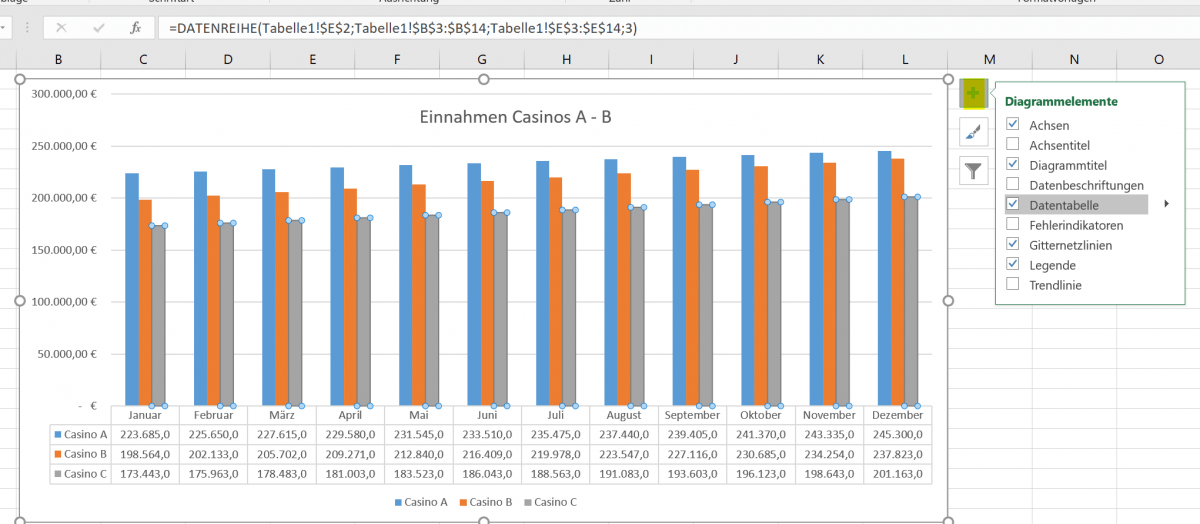

Achsenbeschriftungen hinzufügen/ändern: Klicken Sie auf das Diagramm und dann auf das "+" Symbol (Diagrammelemente) in der oberen rechten Ecke des Diagramms. Aktivieren Sie "Achsentitel" (Axis Titles). Klicken Sie dann auf die Achsentitel, um sie auszuwählen und die Beschriftungen zu ändern (z.B. "Quartal" für die X-Achse und "Verkaufszahlen" für die Y-Achse).

Legende

Die Legende erklärt, welche Farbe oder welches Symbol welche Datenreihe darstellt. Sie sollte klar und verständlich sein.

Legende anpassen: Klicken Sie auf das "+" Symbol (Diagrammelemente) und aktivieren/deaktivieren Sie "Legende" (Legend). Sie können die Position der Legende ändern, indem Sie auf den Pfeil neben "Legende" klicken und eine andere Position (z.B. "Oben", "Unten", "Links", "Rechts") auswählen.
Seriennamen ändern: Wenn die Seriennamen (z.B. "Reihe 1", "Reihe 2") nicht aussagekräftig sind, können Sie sie in der Datenquelle ändern. Gehen Sie zurück zu Ihrer Excel-Tabelle und ändern Sie die Spaltenüberschriften (Produkt A, Produkt B, Produkt C). Das Diagramm wird automatisch aktualisiert.

Farben und Stile

Die Farben und Stile der Datenreihen können angepasst werden, um das Diagramm visuell ansprechender zu gestalten und die einzelnen Reihen besser voneinander zu unterscheiden.

Farben ändern: Klicken Sie auf eine Datenreihe (z.B. eine Linie im Liniendiagramm), um sie auszuwählen. Klicken Sie mit der rechten Maustaste und wählen Sie "Datenreihen formatieren" (Format Data Series). Im Formatierungsbereich können Sie die Farbe, die Linienstärke, den Linientyp und andere Eigenschaften anpassen.
Diagrammvorlagen verwenden: Excel bietet eine Reihe von vordefinierten Diagrammvorlagen, die Sie verwenden können, um das Aussehen des Diagramms schnell zu ändern. Klicken Sie auf das Diagramm und dann im Reiter "Diagrammdesign" (Chart Design) auf "Diagrammformatvorlagen" (Chart Styles).

Achsenformatierung

Die Formatierung der Achsen (X- und Y-Achse) kann angepasst werden, um die Skalierung, die Beschriftungen und andere Eigenschaften zu steuern.

Achsenskalierung ändern: Klicken Sie auf eine Achse (z.B. die Y-Achse), um sie auszuwählen. Klicken Sie mit der rechten Maustaste und wählen Sie "Achse formatieren" (Format Axis). Im Formatierungsbereich können Sie die minimalen und maximalen Werte der Achse, die Haupteinteilungsstriche und die Nebeneinteilungsstriche anpassen.
Achsenbeschriftungen formatieren: Im Formatierungsbereich können Sie auch die Schriftart, die Größe, die Farbe und die Ausrichtung der Achsenbeschriftungen anpassen.

Zusätzliche Tipps

Diagrammtypen: Experimentieren Sie mit verschiedenen Diagrammtypen, um herauszufinden, welcher Typ Ihre Daten am besten darstellt. Neben Liniendiagrammen und Säulendiagrammen können auch Streudiagramme (Scatter Plots), Flächendiagramme (Area Charts) und kombinierte Diagramme (Combo Charts) nützlich sein.
Datenbeschriftungen: Fügen Sie Datenbeschriftungen zu den Datenpunkten hinzu, um die genauen Werte anzuzeigen. Dies kann besonders nützlich sein, wenn die Datenreihen sich überschneiden oder schwer abzulesen sind.
Trendlinien: Fügen Sie Trendlinien hinzu, um die allgemeinen Trends in den Datenreihen hervorzuheben. Trendlinien können linear, exponentiell, logarithmisch oder polynomial sein.
Bedingte Formatierung: Verwenden Sie bedingte Formatierung in Ihrer Datentabelle, um bestimmte Werte oder Bereiche hervorzuheben. Dies kann dazu beitragen, Ausreißer oder wichtige Trends in den Daten zu identifizieren.
Diagramme speichern und teilen: Sie können Diagramme als separate Dateien speichern (z.B. als Bilddateien) oder sie in andere Dokumente (z.B. Word-Dokumente, PowerPoint-Präsentationen) einbetten.

Fazit

Die Darstellung mehrerer Datenreihen in einem einzigen Excel-Diagramm ist eine wertvolle Fähigkeit für die Datenanalyse und -visualisierung. Durch die korrekte Dateneingabe, die Wahl des geeigneten Diagrammtyps und die Anpassung des Diagramms können Sie aussagekräftige und informative Diagramme erstellen, die Ihnen helfen, Ihre Daten besser zu verstehen und zu kommunizieren. Übung macht den Meister! Experimentieren Sie mit verschiedenen Diagrammtypen und Formatierungsoptionen, um die besten Möglichkeiten zur Darstellung Ihrer Daten zu finden.
