Graph Einer Linearen Funktion Zeichnen

Das Zeichnen einer linearen Funktion ist eine grundlegende Fähigkeit in der Mathematik, die nicht nur im schulischen Kontext, sondern auch in zahlreichen Anwendungen in Naturwissenschaften, Technik und Wirtschaft von Bedeutung ist. Diese Fähigkeit eröffnet uns ein visuelles Verständnis für Beziehungen zwischen Variablen und ermöglicht es uns, Trends und Zusammenhänge auf intuitive Weise zu erfassen. In diesem Artikel wollen wir uns ausführlich mit den Methoden und Überlegungen befassen, die für das präzise und informative Zeichnen linearer Funktionen entscheidend sind, wobei wir besonderen Wert auf die Vermittlung von Verständnis und nicht nur auf die Anwendung von Regeln legen.

Grundlagen Linearer Funktionen

Bevor wir uns dem eigentlichen Zeichnen widmen, ist es unerlässlich, die grundlegende Struktur einer linearen Funktion zu verstehen. Die allgemeine Form einer linearen Funktion lautet:

f(x) = mx + b

Hierbei steht x für die unabhängige Variable, f(x) für die abhängige Variable (oft auch als y bezeichnet), m für die Steigung der Geraden und b für den y-Achsenabschnitt. Die Steigung m gibt an, wie stark sich der Wert von f(x) ändert, wenn sich x um eine Einheit ändert. Ein positiver Wert von m bedeutet, dass die Gerade steigt, während ein negativer Wert bedeutet, dass sie fällt. Der y-Achsenabschnitt b gibt den Wert von f(x) an, an dem die Gerade die y-Achse schneidet, also den Wert von f(x) für x = 0.

Das Verständnis dieser beiden Parameter ist der Schlüssel zum korrekten Zeichnen einer linearen Funktion. Sie bestimmen vollständig die Lage und Ausrichtung der Geraden im Koordinatensystem.

Methoden zum Zeichnen Linearer Funktionen

Es gibt verschiedene Methoden, um eine lineare Funktion zu zeichnen. Wir werden uns hier auf zwei besonders gängige und instructive Ansätze konzentrieren:

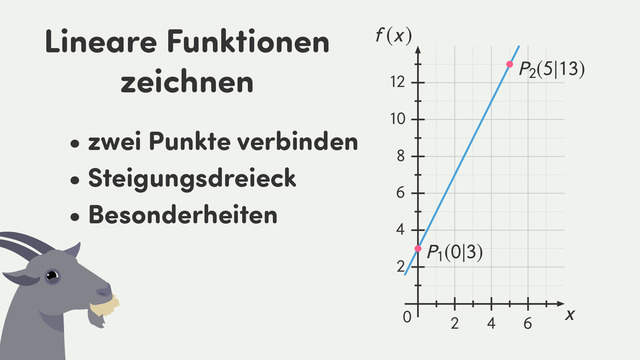

1. Die Zwei-Punkte-Methode

Der einfachste Ansatz besteht darin, zwei Punkte auf der Geraden zu bestimmen und diese miteinander zu verbinden. Da eine Gerade durch zwei Punkte eindeutig definiert ist, erhalten wir so die gesamte Gerade. Die Wahl der Punkte ist grundsätzlich frei, aber es empfiehlt sich, Punkte zu wählen, die leicht zu berechnen und im Koordinatensystem gut darstellbar sind. Ein besonders praktischer Ansatz ist die Verwendung des y-Achsenabschnitts und eines weiteren Punktes.

Beispiel: Gegeben sei die Funktion f(x) = 2x + 1. Der y-Achsenabschnitt ist b = 1, also haben wir bereits den Punkt (0, 1). Für einen zweiten Punkt können wir einen beliebigen Wert für x wählen. Nehmen wir x = 2. Dann ist f(2) = 2 * 2 + 1 = 5. Wir haben also den Punkt (2, 5). Nun können wir diese beiden Punkte in ein Koordinatensystem einzeichnen und eine Gerade durch sie ziehen. Diese Gerade repräsentiert die Funktion f(x) = 2x + 1.

2. Die Steigungs-Y-Achsenabschnitts-Methode

Diese Methode nutzt direkt die Informationen, die uns die Steigung und der y-Achsenabschnitt liefern. Wir beginnen damit, den y-Achsenabschnitt b auf der y-Achse einzuzeichnen. Dieser Punkt ist unser Ausgangspunkt. Anschließend nutzen wir die Steigung m, um einen weiteren Punkt zu finden. Die Steigung gibt uns das Verhältnis von vertikaler Veränderung (Änderung in y) zu horizontaler Veränderung (Änderung in x). Man kann die Steigung als "Rise over Run" interpretieren.

Beispiel: Nehmen wir wieder die Funktion f(x) = 2x + 1. Wir beginnen mit dem y-Achsenabschnitt (0, 1). Die Steigung ist m = 2, was wir auch als 2/1 schreiben können. Das bedeutet, dass wir, wenn wir von unserem Ausgangspunkt (0, 1) aus eine Einheit nach rechts (x-Richtung) gehen, zwei Einheiten nach oben (y-Richtung) gehen müssen, um einen weiteren Punkt auf der Geraden zu finden. Dieser Punkt wäre dann (1, 3). Nun können wir eine Gerade durch die Punkte (0, 1) und (1, 3) ziehen. Dies ist dieselbe Gerade, die wir auch mit der Zwei-Punkte-Methode erhalten hätten.

Wichtige Überlegungen beim Zeichnen

Beim Zeichnen linearer Funktionen sollten einige wichtige Aspekte beachtet werden, um ein klares und informatives Diagramm zu erstellen:

Wahl des Maßstabs: Der Maßstab der Achsen sollte so gewählt werden, dass die wesentlichen Bereiche der Funktion gut dargestellt werden. Wenn die Werte von x oder f(x) sehr groß oder sehr klein sind, muss der Maßstab entsprechend angepasst werden. Eine ungeeignete Maßstabswahl kann dazu führen, dass die Gerade entweder zu flach oder zu steil erscheint oder dass wichtige Details verloren gehen.
Beschriftung der Achsen: Die Achsen müssen klar und deutlich beschriftet werden, einschließlich der Angabe der Variablen (x und f(x) oder y) und der Einheit, falls relevant. Dies ist entscheidend für die Verständlichkeit des Diagramms.
Punkte hervorheben: Die Punkte, die zum Zeichnen der Geraden verwendet wurden, können durch kleine Kreise oder Kreuze hervorgehoben werden. Dies hilft dem Betrachter, den Konstruktionsprozess nachzuvollziehen.
Beschriftung der Geraden: Die Gerade sollte mit der entsprechenden Funktionsgleichung beschriftet werden. Dies verhindert Verwechslungen, insbesondere wenn mehrere Funktionen im selben Diagramm dargestellt werden.
Verwendung von Hilfslinien: In manchen Fällen kann es hilfreich sein, Hilfslinien zu verwenden, um die Konstruktion zu verdeutlichen. Zum Beispiel können Linien parallel zu den Achsen verwendet werden, um die Koordinaten eines Punktes zu veranschaulichen.

Herausforderungen und Fallstricke

Beim Zeichnen linearer Funktionen können verschiedene Herausforderungen und Fallstricke auftreten. Einige davon sind:

Ungenauigkeiten beim Zeichnen: Freihandzeichnungen sind oft ungenau. Für präzise Darstellungen sollte man Lineal und Geodreieck verwenden.
Fehler bei der Berechnung der Punkte: Ein Fehler bei der Berechnung der Koordinaten eines Punktes führt zu einer falschen Geraden. Es ist wichtig, die Berechnungen sorgfältig zu überprüfen.
Falsche Interpretation der Steigung: Die Steigung muss korrekt interpretiert werden. Ein Vorzeichenfehler oder eine falsche Zuordnung von vertikaler und horizontaler Veränderung führt zu einer falschen Neigung der Geraden.
Schwierigkeiten bei der Darstellung sehr großer oder sehr kleiner Werte: Die Darstellung von Funktionen mit sehr großen oder sehr kleinen Werten erfordert eine sorgfältige Wahl des Maßstabs und eventuell eine logarithmische Skalierung.

Bedeutung für das Verständnis mathematischer Zusammenhänge

Das Zeichnen linearer Funktionen ist weit mehr als nur eine mechanische Übung. Es ist ein Werkzeug, um ein tieferes Verständnis für mathematische Zusammenhänge zu entwickeln. Durch die Visualisierung der Funktion können wir die Auswirkungen der Steigung und des y-Achsenabschnitts auf das Verhalten der Funktion unmittelbar erfassen. Wir können erkennen, wie sich die Gerade ändert, wenn wir die Steigung erhöhen oder verringern oder wenn wir den y-Achsenabschnitt verschieben. Diese visuelle Intuition ist von unschätzbarem Wert für das Verständnis komplexerer mathematischer Konzepte.

Darüber hinaus fördert das Zeichnen linearer Funktionen die Fähigkeit, mathematische Modelle zu erstellen. Viele reale Phänomene können durch lineare Funktionen approximiert werden. Durch das Zeichnen der entsprechenden Geraden können wir diese Phänomene besser verstehen und Vorhersagen treffen. Beispielsweise kann die Beziehung zwischen Temperatur und Ausdehnung eines Metalls durch eine lineare Funktion modelliert werden. Oder die Kosten eines Produkts können in Abhängigkeit von der produzierten Menge durch eine lineare Funktion dargestellt werden. Das Zeichnen dieser Funktionen ermöglicht es uns, die Zusammenhänge zwischen den Variablen zu analysieren und Entscheidungen zu treffen.

Zusammenfassend lässt sich sagen, dass das Zeichnen einer linearen Funktion eine fundamentale Fähigkeit ist, die sowohl die mathematische Kompetenz als auch das Verständnis für reale Anwendungen stärkt. Durch sorgfältige Anwendung der vorgestellten Methoden und Berücksichtigung der genannten Überlegungen kann ein tiefes Verständnis für die Eigenschaften linearer Funktionen und ihre Bedeutung für die Modellierung der Welt erlangt werden.
