Kabel Durch Wand Ziehen Trick Ohne Leerrohr

Die Verlegung von Kabeln durch Wände ohne die Verwendung eines Leerrohrs ist eine Aufgabe, die sowohl Heimwerker als auch professionelle Elektriker gelegentlich vor Herausforderungen stellt. Während die Installation eines Leerrohrs in Neubauten oder bei größeren Renovierungen stets die empfohlene Vorgehensweise ist, gibt es Situationen, in denen dies schlichtweg nicht praktikabel ist. Dieser Artikel beleuchtet verschiedene Techniken und Überlegungen, die bei der Kabelverlegung ohne Leerrohr beachtet werden sollten, wobei der Fokus auf Sicherheit, Normenkonformität und die langfristige Integrität der Installation gelegt wird.

Gründe für die Vermeidung von Leerrohren

Bevor wir uns den eigentlichen Techniken zuwenden, ist es wichtig, die Gründe zu verstehen, warum man überhaupt auf ein Leerrohr verzichten möchte. Oftmals handelt es sich um:

• Bestehende Bausubstanz: In Altbauten gestaltet sich das nachträgliche Einziehen von Leerrohren als äußerst aufwendig und kostenintensiv. Mauerdurchbrüche, das Öffnen von Wänden und Decken sowie potenzielle Eingriffe in tragende Strukturen sind nicht zu unterschätzen.
• Begrenzter Platz: Manchmal ist schlichtweg kein ausreichend großer Hohlraum vorhanden, um ein Leerrohr unterzubringen. Dies kann in Leichtbauwänden oder bei der Verlegung von Kabeln hinter bestehenden Wandverkleidungen der Fall sein.
• Kostenersparnis: Der Verzicht auf Leerrohre kann die Materialkosten und den Zeitaufwand für die Installation reduzieren. Es ist jedoch essentiell zu betonen, dass dies niemals auf Kosten der Sicherheit oder der Einhaltung von Normen gehen darf.

Techniken zur Kabelverlegung ohne Leerrohr

Die erfolgreiche und sichere Kabelverlegung ohne Leerrohr erfordert eine sorgfältige Planung und die Anwendung geeigneter Techniken. Hier sind einige der gängigsten Methoden:

Verwendung von Kabelkanälen

Kabelkanäle sind eine flexible Lösung, insbesondere für Aufputzinstallationen. Sie bieten einen gewissen Schutz für die Kabel und ermöglichen eine relativ einfache nachträgliche Installation. Es gibt sie in verschiedenen Größen, Materialien (Kunststoff, Metall) und Farben, sodass sie sich optisch an die Umgebung anpassen lassen. Bei der Auswahl des Kabelkanals ist darauf zu achten, dass er für den jeweiligen Anwendungsbereich geeignet ist (z.B. UV-beständig für Außenbereiche) und ausreichend Platz für die zu verlegenden Kabel bietet. Die Kanäle sollten fest an der Wand befestigt werden, um ein Verrutschen oder Herunterfallen zu verhindern.

Direkte Verlegung unter Putz

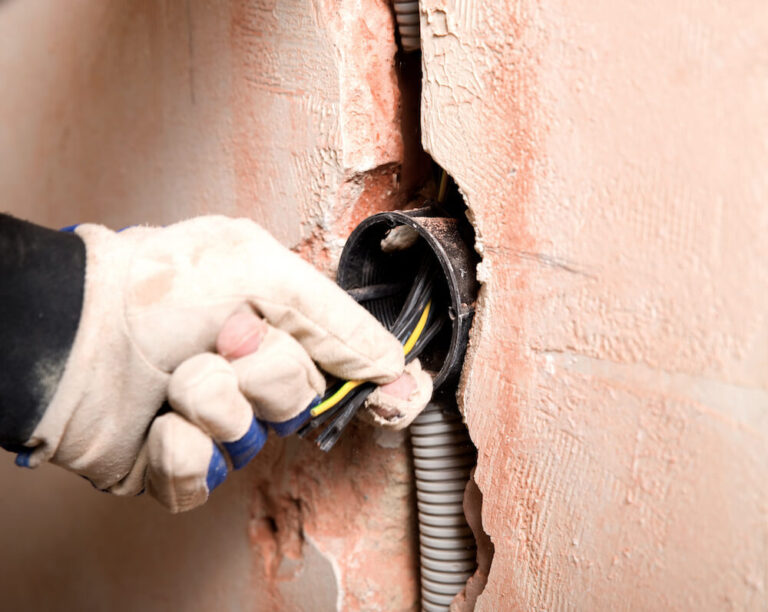

Die direkte Verlegung unter Putz ist eine gängige Methode, insbesondere bei Renovierungen. Dabei werden die Kabel in Schlitzen in der Wand verlegt und anschließend mit Putz überdeckt. Wichtig ist hierbei die Verwendung von geeigneten Kabeltypen, die für die Verlegung unter Putz zugelassen sind (z.B. NYM-Kabel). Die Kabel müssen außerdem vor Beschädigungen geschützt werden, beispielsweise durch die Verwendung von Kabelabdeckungen oder Schutzschläuchen in den Schlitzen. Die Schlitze selbst sollten nicht zu tief sein, um die Stabilität der Wand nicht zu beeinträchtigen. Nach der Verlegung der Kabel müssen die Schlitze fachgerecht mit geeignetem Putzmaterial verschlossen werden.

Verlegung in Hohlräumen

Viele Gebäude verfügen über Hohlräume, die für die Kabelverlegung genutzt werden können, z.B. in abgehängten Decken, Vorsatzschalen oder Trockenbauwänden. Bei der Nutzung dieser Hohlräume ist es wichtig, die Kabel vor Beschädigungen zu schützen. Dies kann durch die Verwendung von Wellrohren oder Kabelbindern geschehen. Außerdem ist darauf zu achten, dass die Kabel nicht mit anderen Installationen (z.B. Heizungsrohren) in Berührung kommen. Die Kabel müssen so verlegt werden, dass sie im Bedarfsfall zugänglich sind, beispielsweise durch Revisionsöffnungen.

Verwendung von Klebeband und Befestigungsmaterial

Für kurzfristige oder provisorische Installationen kann die Verwendung von Klebeband oder anderem Befestigungsmaterial in Frage kommen. Diese Methode ist jedoch nicht für dauerhafte Installationen geeignet, da die Kabel dadurch nicht ausreichend geschützt sind und die Gefahr von Beschädigungen oder Kurzschlüssen besteht. Wenn Klebeband verwendet wird, sollte es sich um ein hochwertiges, elektrisch isolierendes Klebeband handeln. Die Kabel sollten so befestigt werden, dass sie nicht herunterhängen oder scheuern können.

Wichtige Überlegungen und Sicherheitsaspekte

Unabhängig von der gewählten Technik sind bei der Kabelverlegung ohne Leerrohr einige wichtige Überlegungen und Sicherheitsaspekte zu beachten:

• Kabelauswahl: Die Auswahl des richtigen Kabeltyps ist entscheidend. Die Kabel müssen für den jeweiligen Anwendungsbereich geeignet sein und den geltenden Normen entsprechen. Bei der Verlegung unter Putz ist beispielsweise die Verwendung von NYM-Kabeln vorgeschrieben.
• Sicherheitsvorschriften: Die Einhaltung der geltenden Sicherheitsvorschriften ist oberstes Gebot. Arbeiten an elektrischen Anlagen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Vor Beginn der Arbeiten muss die Stromversorgung abgeschaltet und gegen Wiedereinschalten gesichert werden.
• Schutz vor Beschädigungen: Die Kabel müssen vor Beschädigungen geschützt werden. Dies kann durch die Verwendung von Schutzschläuchen, Kabelabdeckungen oder Kabelkanälen geschehen. Besonders gefährdet sind Kabel, die in Bereichen verlegt werden, in denen sie mechanischen Belastungen ausgesetzt sind (z.B. in der Nähe von Türen oder Fenstern).
• Dokumentation: Die Kabelverlegung sollte sorgfältig dokumentiert werden, beispielsweise durch das Anfertigen von Skizzen oder Fotos. Dies erleichtert spätere Wartungs- oder Reparaturarbeiten.
• Zugänglichkeit: Die Kabel sollten so verlegt werden, dass sie im Bedarfsfall zugänglich sind. Dies kann durch die Verwendung von Revisionsöffnungen oder durch die Verlegung der Kabel in Kabelkanälen geschehen.
• Brandschutz: Bei der Kabelverlegung ist der Brandschutz zu berücksichtigen. Die Kabel sollten nicht in der Nähe von brennbaren Materialien verlegt werden. Gegebenenfalls müssen Brandschutzmaßnahmen ergriffen werden, beispielsweise durch die Verwendung von Brandschutzkabeln oder Brandschutzmanschetten.

Die Rolle der Normen und Vorschriften

Die Kabelverlegung, insbesondere ohne Leerrohr, unterliegt einer Vielzahl von Normen und Vorschriften. Diese dienen dazu, die Sicherheit von Personen und Sachwerten zu gewährleisten. Zu den wichtigsten Normen gehören die DIN VDE 0100 (Errichten von Niederspannungsanlagen) und die DIN VDE 0298 (Verwendung von Kabeln und isolierten Leitungen). Es ist essentiell, sich vor Beginn der Arbeiten mit diesen Normen vertraut zu machen und die Installation entsprechend den Vorgaben durchzuführen. Im Zweifelsfall sollte immer ein Elektrofachbetrieb konsultiert werden.

Vor- und Nachteile im Überblick

Um eine fundierte Entscheidung treffen zu können, ist es hilfreich, die Vor- und Nachteile der Kabelverlegung ohne Leerrohr noch einmal zusammenzufassen:

Vorteile:

• Geringerer Aufwand bei der Installation (insbesondere in Altbauten).
• Reduzierte Materialkosten.
• Flexiblere Verlegung in beengten Räumen.

Nachteile:

• Erhöhtes Risiko von Beschädigungen der Kabel.
• Schwierigere nachträgliche Änderungen oder Erweiterungen der Installation.
• Höherer Aufwand bei Reparaturen.
• Potenziell geringere Lebensdauer der Kabel.
• Eingeschränkte Einhaltung von Brandschutzbestimmungen.

Fazit

Die Kabelverlegung ohne Leerrohr kann in bestimmten Situationen eine praktikable Lösung sein, jedoch ist sie stets mit erhöhten Risiken verbunden. Eine sorgfältige Planung, die Auswahl geeigneter Materialien, die Einhaltung der geltenden Normen und Vorschriften sowie die fachgerechte Ausführung der Arbeiten sind essentiell, um die Sicherheit und die langfristige Funktionalität der Installation zu gewährleisten. In Zweifelsfällen sollte immer ein qualifizierter Elektrofachbetrieb hinzugezogen werden, um mögliche Gefahren zu vermeiden und die Einhaltung aller relevanten Bestimmungen sicherzustellen. Die Sicherheit sollte bei elektrotechnischen Arbeiten immer an erster Stelle stehen.
