Laden und Entladen von Kondensatoren: Eine praktische Einführung

Kondensatoren sind passive elektronische Bauelemente, die elektrische Energie in einem elektrischen Feld speichern können. Sie sind allgegenwärtig in der Elektronik, von einfachen Stromkreisen bis hin zu komplexen Geräten wie Computern und Smartphones. Das Verständnis des Lade- und Entladevorgangs von Kondensatoren ist essentiell für jeden, der sich mit Elektronik beschäftigt.

Grundlagen des Kondensators

Ein Kondensator besteht im Wesentlichen aus zwei leitfähigen Platten, die durch ein isolierendes Material, das sogenannte Dielektrikum, voneinander getrennt sind. Die Kapazität, gemessen in Farad (F), gibt an, wie viel Ladung ein Kondensator bei einer bestimmten Spannung speichern kann. Je größer die Kapazität, desto mehr Ladung kann der Kondensator speichern. Die Kapazität hängt von der Fläche der Platten, dem Abstand zwischen ihnen und den Eigenschaften des Dielektrikums ab.

Der Ladevorgang

Wenn eine Spannungsquelle an einen Kondensator angeschlossen wird, beginnt der Ladevorgang. Elektronen fließen von der negativen Klemme der Spannungsquelle auf die eine Platte des Kondensators und ziehen gleichzeitig Elektronen von der anderen Platte zur positiven Klemme der Spannungsquelle. Dieser Elektronenfluss erzeugt eine Ladungsdifferenz zwischen den beiden Platten, wodurch ein elektrisches Feld im Dielektrikum entsteht. Die Spannung über dem Kondensator steigt kontinuierlich an, bis sie die Spannung der Spannungsquelle erreicht hat. An diesem Punkt ist der Kondensator vollständig geladen und der Stromfluss stoppt.

Der Ladevorgang verläuft nicht linear. Anfangs ist der Stromfluss am größten, da der Kondensator noch keine Spannung aufgebaut hat. Mit zunehmender Ladung verringert sich die Potentialdifferenz zwischen der Spannungsquelle und dem Kondensator, wodurch der Stromfluss abnimmt. Die Geschwindigkeit, mit der sich der Kondensator auflädt, hängt von der Kapazität des Kondensators und dem Widerstand im Stromkreis ab. Je größer die Kapazität oder der Widerstand, desto langsamer lädt sich der Kondensator auf.

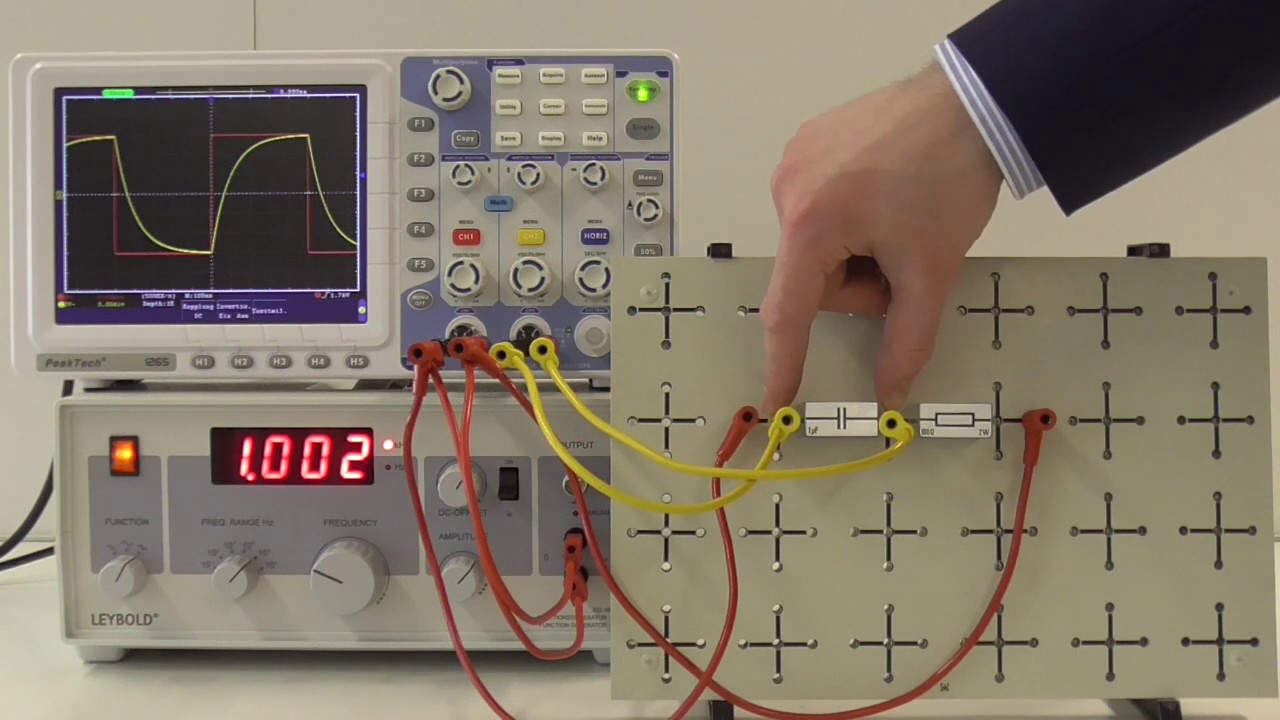

Die Ladekurve eines Kondensators lässt sich mathematisch beschreiben. In einem einfachen RC-Stromkreis (bestehend aus einem Widerstand und einem Kondensator in Reihe) folgt die Spannung am Kondensator folgender Gleichung:

V(t) = V₀ (1 - e^-t/RC)

Dabei ist:

V(t) die Spannung am Kondensator zum Zeitpunkt t
V₀ die Quellenspannung
t die Zeit
R der Widerstand im Stromkreis
C die Kapazität des Kondensators

Der Ausdruck RC wird als Zeitkonstante (τ) bezeichnet. Sie gibt an, wie lange es dauert, bis der Kondensator auf etwa 63,2% seiner maximalen Spannung aufgeladen ist. Nach 5 Zeitkonstanten gilt der Kondensator in der Praxis als vollständig geladen (er hat dann ca. 99,3% der Quellenspannung erreicht).

Der Entladevorgang

Wenn der geladene Kondensator von der Spannungsquelle getrennt und an einen Verbraucher (z.B. einen Widerstand) angeschlossen wird, beginnt der Entladevorgang. Die gespeicherte Ladung fließt vom Kondensator durch den Verbraucher zurück, wodurch die Spannung über dem Kondensator abnimmt. Der Stromfluss dauert so lange an, bis die Ladung des Kondensators vollständig abgebaut ist und die Spannung auf Null gefallen ist.

Auch der Entladevorgang verläuft nicht linear. Anfangs ist der Stromfluss am größten, da die Spannung über dem Kondensator am höchsten ist. Mit abnehmender Ladung verringert sich die Spannung, wodurch der Stromfluss abnimmt. Die Entladegeschwindigkeit hängt wiederum von der Kapazität des Kondensators und dem Widerstand im Stromkreis ab. Je größer die Kapazität oder der Widerstand, desto langsamer entlädt sich der Kondensator.

Die Entladekurve eines Kondensators in einem RC-Stromkreis folgt folgender Gleichung:

V(t) = V₀ e^-t/RC

Dabei ist:

V(t) die Spannung am Kondensator zum Zeitpunkt t
V₀ die anfängliche Spannung am Kondensator (zum Zeitpunkt des Entladebeginns)
t die Zeit
R der Widerstand im Stromkreis
C die Kapazität des Kondensators

Auch hier ist RC die Zeitkonstante (τ). Sie gibt an, wie lange es dauert, bis die Spannung am Kondensator auf etwa 36,8% ihres ursprünglichen Wertes gefallen ist. Nach 5 Zeitkonstanten gilt der Kondensator in der Praxis als vollständig entladen (er hat dann ca. 0,7% seiner ursprünglichen Spannung).

Wichtige Anwendungen

Kondensatoren finden in einer Vielzahl von Anwendungen Verwendung, darunter:

Glättungskondensatoren: In Netzteilen werden Kondensatoren verwendet, um Spannungsschwankungen zu reduzieren und eine stabilere Gleichspannung zu erzeugen.
Entkopplungskondensatoren: In digitalen Schaltungen werden Kondensatoren verwendet, um kurzzeitige Spannungseinbrüche (sog. "Noise") zu unterdrücken und die Stabilität der Schaltung zu gewährleisten.
Zeitglieder: In Schaltungen, die zeitgesteuerte Abläufe erfordern (z.B. Blinker oder Timer), werden Kondensatoren in Kombination mit Widerständen verwendet, um definierte Zeitintervalle zu erzeugen.
Filterschaltungen: Kondensatoren können in Filtern verwendet werden, um bestimmte Frequenzen zu blockieren oder durchzulassen.
Energiespeicherung: Obwohl Kondensatoren im Vergleich zu Batterien eine geringere Energiedichte haben, können sie in Anwendungen eingesetzt werden, in denen eine schnelle Entladung erforderlich ist (z.B. in Blitzgeräten von Kameras).

Sicherheitshinweise

Kondensatoren können auch nach dem Trennen von der Spannungsquelle noch gefährliche Spannungen speichern. Es ist daher wichtig, Kondensatoren vor dem Berühren oder Ausbauen zu entladen. Dies kann durch kurzschließen der Kondensatoranschlüsse mit einem Widerstand (z.B. 1 kΩ) erreicht werden. Achten Sie darauf, isolierte Werkzeuge zu verwenden und den Kondensator nicht direkt zu berühren.

Bei der Auswahl eines Kondensators ist es wichtig, die Spannungsfestigkeit zu berücksichtigen. Die angegebene Spannungsfestigkeit darf nicht überschritten werden, da dies zur Zerstörung des Kondensators führen kann. Achten Sie auch auf die Polarität des Kondensators, insbesondere bei Elektrolytkondensatoren. Eine falsche Polung kann ebenfalls zur Zerstörung des Kondensators führen.

Fazit

Das Laden und Entladen von Kondensatoren ist ein grundlegendes Konzept der Elektronik. Das Verständnis der physikalischen Prinzipien und der mathematischen Zusammenhänge ermöglicht es, Kondensatoren in verschiedenen Anwendungen effektiv einzusetzen. Beachten Sie die Sicherheitshinweise, um Unfälle zu vermeiden und Schäden an Bauelementen zu verhindern.
