Nautisches Gerät Zum Messen Von Winkeln

Viele Seeleute, Vermesser, Astronomen und sogar Bauarbeiter benötigen präzise Winkelmessungen für ihre Arbeit. Ein wichtiges nautisches Gerät, das diese Messungen ermöglicht, ist der Sextant. Aber es gibt auch andere Instrumente, die je nach Situation und Genauigkeitsanforderung eingesetzt werden. Dieser Artikel bietet eine umfassende Übersicht über nautische Geräte zur Winkelmessung, ihre Funktionsweise und ihre Anwendung.

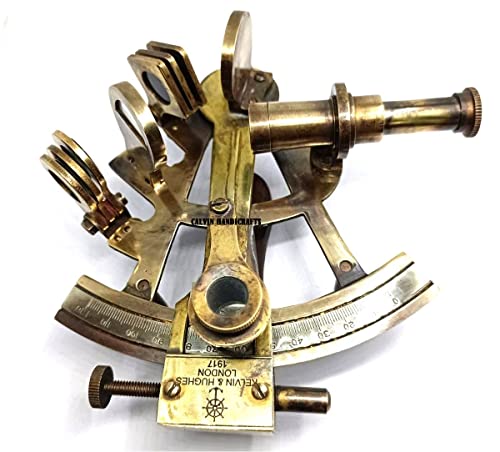

Der Sextant: Ein Eckpfeiler der Navigation

Der Sextant ist wohl das bekannteste und historisch bedeutendste nautische Instrument zur Winkelmessung. Er wird verwendet, um den Winkel zwischen einem Himmelkörper (typischerweise Sonne, Mond oder Sterne) und dem Horizont zu messen. Diese Messung, kombiniert mit der genauen Zeit, ermöglicht es dem Navigator, seine geografische Position (Breite und Länge) auf See zu bestimmen.

Funktionsweise des Sextanten

Der Sextant basiert auf dem Prinzip der Spiegelreflexion. Er besteht aus folgenden Hauptkomponenten:

• Rahmen: Die strukturelle Basis des Instruments.
• Horizontspiegel: Ein halbdurchlässiger Spiegel, durch den sowohl der Horizont als auch das Bild des Himmelkörpers betrachtet werden können.
• Indexspiegel: Ein beweglicher Spiegel, der den Himmelkörper reflektiert.
• Alhidade: Ein beweglicher Arm, der mit dem Indexspiegel verbunden ist und über eine Gradskala gleitet.
• Fernrohr: Ein kleines Teleskop, das hilft, den Horizont und den Himmelkörper klarer zu sehen.
• Verdunkelungsfilter: Dienen zum Schutz der Augen bei der Beobachtung der Sonne.

Um eine Messung durchzuführen, richtet der Benutzer den Sextanten auf den Horizont und justiert den Indexarm, bis das reflektierte Bild des Himmelkörpers den Horizont berührt. Der Winkel zwischen dem Indexarm und der Nullstellung auf der Gradskala entspricht dem Höhenwinkel des Himmelkörpers über dem Horizont.

Ein präziser Sextant in den Händen eines erfahrenen Navigators war über Jahrhunderte hinweg die Grundlage für sichere Seereisen.

Anwendungen des Sextanten

Der Sextant findet hauptsächlich Anwendung in der:

• Astronavigation: Bestimmung der geografischen Position durch Messung der Winkel von Himmelkörpern.
• Bestimmung des Breitengrades: Messung des Sonnenstands zur Mittagszeit.
• Überprüfung der Kompassabweichung: Vergleich der astronavigatorisch bestimmten Position mit der Kompassrichtung.

Obwohl moderne GPS-Systeme die Navigation revolutioniert haben, bleibt der Sextant ein wichtiges Backup-Instrument. Er ist unabhängig von elektronischer Infrastruktur und kann auch bei Stromausfällen oder GPS-Störungen verwendet werden.

Andere Instrumente zur Winkelmessung in der Nautik

Neben dem Sextanten gibt es noch weitere Geräte, die in der Nautik zur Winkelmessung eingesetzt werden, wenn auch in spezifischeren Kontexten.

Der Jakobsstab

Der Jakobsstab ist ein historisches Instrument zur Winkelmessung, das vor dem Sextanten verwendet wurde. Er besteht aus einem langen Stab und einem verschiebbaren Querstab. Der Benutzer richtet den Stab auf den Horizont und verschiebt den Querstab, bis dessen Enden mit dem Himmelkörper und dem Horizont übereinstimmen. Der Winkel kann dann anhand der Position des Querstabs auf dem Hauptstab bestimmt werden. Der Jakobsstab ist weniger genau als der Sextant, da die Messung direkt mit dem Auge erfolgt und somit anfälliger für Fehler ist.

Der Winkelmesser (Protractor)

Ein Winkelmesser, oft in Kombination mit einem Kursdreieck verwendet, ist ein einfaches Werkzeug zum Messen und Zeichnen von Winkeln auf Seekarten. Er wird verwendet, um Kurse zu bestimmen, Peilungen zu plotten und Entfernungen zu schätzen. Er ist zwar kein Instrument zur direkten Winkelmessung am Himmel, aber er ist unerlässlich für die Navigation und das Arbeiten mit Karten.

Der Peilkompass

Ein Peilkompass ist ein Kompass mit einer zusätzlichen Visiereinrichtung. Er ermöglicht es, die Peilung (den Winkel) eines Objekts relativ zum magnetischen Norden zu messen. Peilkompasse werden verwendet, um Landmarken, Schiffe oder andere Objekte anzupeilen, um ihre Position zu bestimmen oder die eigene Position zu triangulieren.

Das Klinometer

Ein Klinometer, auch Neigungsmesser genannt, wird verwendet, um den Neigungswinkel zu messen. In der Schifffahrt kann er verwendet werden, um die Krängung des Schiffes zu messen. Die Krängung ist der Winkel, um den sich das Schiff aufgrund von Wind oder Seegang neigt. Die Messung der Krängung ist wichtig für die Stabilität des Schiffes und die Sicherheit der Ladung.

Moderne Technologien und ihre Rolle

Die moderne Technologie hat die Navigation und Winkelmessung revolutioniert. GPS-Systeme, elektronische Seekarten und digitale Kompasse bieten eine hohe Genauigkeit und Benutzerfreundlichkeit. Allerdings ist es wichtig zu betonen, dass diese Technologien nicht immer zuverlässig sind. Stromausfälle, GPS-Störungen oder Softwarefehler können die Funktionalität dieser Systeme beeinträchtigen.

Daher ist es ratsam, auch mit traditionellen nautischen Instrumenten wie dem Sextanten und dem Peilkompass vertraut zu sein. Sie bieten eine zuverlässige Alternative, die unabhängig von elektronischer Infrastruktur funktioniert. Die Fähigkeit, sich auch ohne moderne Technologie zu navigieren, kann im Notfall lebensrettend sein.

Fazit

Die Winkelmessung ist ein grundlegender Aspekt der Navigation und vieler anderer Bereiche. Der Sextant bleibt ein unverzichtbares Instrument für die Astronavigation, auch im Zeitalter von GPS. Andere Instrumente wie der Jakobsstab, der Winkelmesser, der Peilkompass und das Klinometer haben ihre spezifischen Anwendungen. Ein Verständnis der Funktionsweise und Anwendung dieser Instrumente ist für alle, die sich beruflich oder privat mit der Seefahrt beschäftigen, von großem Vorteil. Es ist wichtig, die Vorteile moderner Technologien zu nutzen, aber gleichzeitig die Fähigkeiten und Kenntnisse zu bewahren, die für die Navigation mit traditionellen Instrumenten erforderlich sind. Die Kombination aus beidem gewährleistet eine sichere und zuverlässige Navigation, unabhängig von den Umständen.

Für Expatriates, Neuankömmlinge oder generell interessierte Personen, die sich mit nautischen Instrumenten zur Winkelmessung beschäftigen möchten, empfiehlt es sich, Kurse zu belegen oder erfahrene Seeleute zu konsultieren. Praktische Übung und fundiertes Wissen sind der Schlüssel zu einer sicheren und erfolgreichen Navigation.
