P Und N Dotierung Einfach Erklärt

Die Dotierung von Halbleitern mit P- und N-Dotierstoffen ist ein fundamentaler Prozess in der Mikroelektronik. Sie ermöglicht die Herstellung von elektronischen Bauelementen wie Dioden, Transistoren und integrierten Schaltungen, die die Grundlage moderner Technologie bilden. Dieser Artikel erklärt die P- und N-Dotierung auf einfache und verständliche Weise, speziell für Expats, Neuankömmlinge oder jeden, der präzise Informationen sucht.

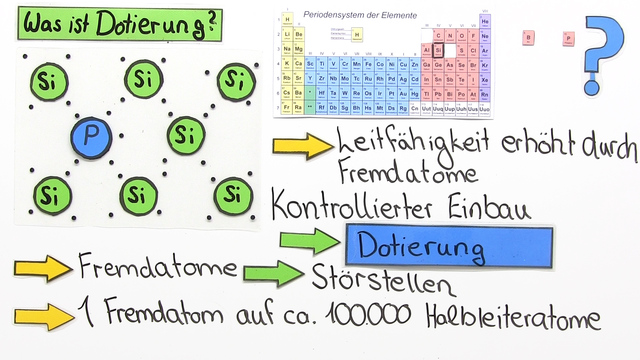

Was ist Dotierung?

Die Dotierung ist der Prozess, bei dem absichtlich Fremdatome in ein reines Halbleitermaterial, meistens Silizium (Si), eingebracht werden. Reines Silizium ist ein Halbleiter, was bedeutet, dass seine Leitfähigkeit zwischen der eines Leiters (wie Kupfer) und der eines Isolators (wie Gummi) liegt. Durch die Dotierung wird die Leitfähigkeit des Siliziums gezielt verändert, sodass es für elektronische Anwendungen nutzbar wird.

Die Leitfähigkeit eines Stoffes hängt davon ab, wie leicht sich Elektronen darin bewegen können. In reinem Silizium sind die Elektronen fest an ihre Atome gebunden. Die Dotierung führt nun entweder zu einem Überschuss an frei beweglichen Elektronen (N-Dotierung) oder zu einem Mangel an Elektronen, der als "Löcher" bezeichnet wird (P-Dotierung). Diese zusätzlichen Elektronen oder Löcher erhöhen die Leitfähigkeit des Siliziums erheblich.

N-Dotierung: Der Überschuss an Elektronen

Bei der N-Dotierung werden Atome mit fünf Valenzelektronen (Elektronen in der äußersten Schale) in das Siliziumgitter eingebracht. Typische N-Dotierstoffe sind beispielsweise Phosphor (P), Arsen (As) oder Antimon (Sb). Silizium hat vier Valenzelektronen. Wenn ein Phosphoratom ein Siliziumatom im Gitter ersetzt, bleiben vier der fünf Valenzelektronen des Phosphors an die umliegenden Siliziumatome gebunden, genau wie die Siliziumatome es tun würden. Das fünfte Elektron ist jedoch nicht gebunden und kann sich frei im Kristall bewegen. Dieses freie Elektron trägt zur elektrischen Leitfähigkeit bei.

Da durch die N-Dotierung negative Ladungsträger (Elektronen) hinzugefügt werden, spricht man von "N-Dotierung", wobei "N" für "negativ" steht. Das dotierte Silizium wird als N-Halbleiter bezeichnet. Die Dichte der freien Elektronen im N-Halbleiter hängt direkt von der Konzentration der Dotierstoffatome ab. Je mehr Phosphoratome eingebracht werden, desto mehr freie Elektronen gibt es und desto besser leitet das Material Strom.

Der Prozess der N-Dotierung

Es gibt verschiedene Methoden zur N-Dotierung von Silizium, darunter:

• Diffusion: Die Halbleiterwafer werden einer Atmosphäre ausgesetzt, die den N-Dotierstoff enthält. Bei hoher Temperatur diffundieren die Dotierstoffatome in das Silizium.
• Ionenimplantation: Die Halbleiterwafer werden mit Ionen des N-Dotierstoffs beschossen. Die Energie der Ionen treibt sie in das Silizium ein.
• Epitaxie: Eine dünne Schicht von dotiertem Silizium wird auf einen Substratwafer aufgebracht.

P-Dotierung: Der Überschuss an Löchern

Bei der P-Dotierung werden Atome mit drei Valenzelektronen in das Siliziumgitter eingebracht. Typische P-Dotierstoffe sind beispielsweise Bor (B), Aluminium (Al) oder Gallium (Ga). Wenn ein Boratom ein Siliziumatom im Gitter ersetzt, fehlen ihm ein Elektron, um alle vier Bindungen zu den umliegenden Siliziumatomen zu schließen. Dies führt zu einem "Loch" in der Elektronenstruktur. Ein Loch kann als positiv geladener Ladungsträger betrachtet werden.

Ein Elektron aus einem benachbarten Siliziumatom kann in dieses Loch springen, um die Bindung zu vervollständigen. Dadurch wird das Loch aber an die Position des vorherigen Elektrons verschoben. Auf diese Weise können sich Löcher durch den Kristall bewegen, obwohl es sich eigentlich um die Bewegung von Elektronen handelt. Die Bewegung der Löcher kann als Stromfluss interpretiert werden.

Da durch die P-Dotierung positive Ladungsträger (Löcher) hinzugefügt werden, spricht man von "P-Dotierung", wobei "P" für "positiv" steht. Das dotierte Silizium wird als P-Halbleiter bezeichnet. Auch hier gilt: Je höher die Konzentration der Dotierstoffatome, desto mehr Löcher gibt es und desto besser leitet das Material Strom.

Der Prozess der P-Dotierung

Die Methoden zur P-Dotierung ähneln denen der N-Dotierung:

• Diffusion: Verwendung einer Atmosphäre, die den P-Dotierstoff enthält.
• Ionenimplantation: Beschuss mit Ionen des P-Dotierstoffs.
• Epitaxie: Aufbringen einer dünnen Schicht von P-dotiertem Silizium.

PN-Übergang: Die Grundlage vieler Bauelemente

Die Kombination von N- und P-dotierten Halbleitern führt zu einem PN-Übergang, der das Herzstück vieler elektronischer Bauelemente bildet. An der Grenzfläche zwischen dem N- und dem P-Halbleiter diffundieren Elektronen aus dem N-Bereich in den P-Bereich und Löcher aus dem P-Bereich in den N-Bereich. Diese Diffusion führt zur Bildung einer Sperrschicht, in der sich keine freien Ladungsträger befinden. In dieser Schicht entsteht ein elektrisches Feld, das die weitere Diffusion von Ladungsträgern verhindert.

Der PN-Übergang hat die Eigenschaft, Strom nur in eine Richtung zu leiten. Wenn eine positive Spannung an den P-Bereich und eine negative Spannung an den N-Bereich angelegt wird (Vorwärtsrichtung), wird die Sperrschicht abgebaut und der Strom kann fließen. Wenn die Spannung umgekehrt angelegt wird (Sperrrichtung), wird die Sperrschicht verbreitert und es fließt nur ein sehr geringer Strom.

Diese Gleichrichtereigenschaft des PN-Übergangs wird in Dioden genutzt. Durch die gezielte Kombination mehrerer PN-Übergänge können komplexere Bauelemente wie Transistoren (Bipolar Transistoren und Feldeffekttransistoren) hergestellt werden, die die Grundlage für digitale Schaltungen und Mikroprozessoren bilden.

Zusammenfassung

Zusammenfassend lässt sich sagen:

• Dotierung ist die gezielte Einbringung von Fremdatomen in einen Halbleiter, um dessen Leitfähigkeit zu verändern.
• N-Dotierung erzeugt einen Überschuss an frei beweglichen Elektronen durch die Einbringung von Atomen mit fünf Valenzelektronen (z.B. Phosphor).
• P-Dotierung erzeugt einen Überschuss an Löchern durch die Einbringung von Atomen mit drei Valenzelektronen (z.B. Bor).
• Die Kombination von N- und P-dotierten Halbleitern führt zum PN-Übergang, der die Grundlage vieler elektronischer Bauelemente bildet.

Das Verständnis der P- und N-Dotierung ist essentiell, um die Funktionsweise moderner Elektronik zu verstehen. Die präzise Steuerung der Dotierungskonzentration ermöglicht die Herstellung von Bauelementen mit maßgeschneiderten Eigenschaften, die in einer Vielzahl von Anwendungen eingesetzt werden.

Anwendungsbeispiele

Die Dotierung von Halbleitern findet breite Anwendung in verschiedenen Bereichen:

• Solarzellen: P- und N-dotierte Siliziumschichten erzeugen den photovoltaischen Effekt zur Stromerzeugung aus Sonnenlicht.
• LEDs (Leuchtdioden): PN-Übergänge in speziellen Halbleitermaterialien emittieren Licht, wenn Strom durch sie fließt.
• Transistoren: Die Steuerung des Stromflusses in Transistoren, basierend auf dotierten Bereichen, ermöglicht das Schalten und Verstärken von Signalen.
• Integrierte Schaltungen (ICs): Komplexe elektronische Schaltungen, wie Mikroprozessoren, werden durch die Integration vieler dotierter Transistoren auf einem einzigen Chip realisiert.

Die Dotierung ist ein kritischer Prozess, der die Leistung und Zuverlässigkeit elektronischer Geräte massgeblich beeinflusst. Die stetige Weiterentwicklung der Dotierungstechniken trägt zur Miniaturisierung, Leistungssteigerung und Kostensenkung in der Elektronikindustrie bei. Diese Grundlagen ermöglichen Innovationen in vielen Bereichen unseres Lebens.
