Schaltplan 13 Poliger Stecker Belegung 12v

Die 13-polige Steckerbelegung für 12V-Systeme ist in Europa und zunehmend weltweit ein Standard für die Verbindung von Anhängern, Wohnwagen, Fahrradträgern und anderen gezogenen Geräten mit dem Zugfahrzeug. Im Vergleich zum älteren 7-poligen System bietet der 13-polige Stecker zusätzliche Funktionen, insbesondere für moderne Anhänger mit Rückfahrscheinwerfern, Dauerplus und Ladeleitungen für die Anhängerbatterie. Dieses System gewährleistet eine sichere und zuverlässige Stromversorgung und Signalübertragung zwischen Zugfahrzeug und Anhänger.

Warum ein 13-poliger Stecker?

Der Hauptvorteil des 13-poligen Steckers liegt in seiner erweiterten Funktionalität. Während der 7-polige Stecker grundlegende Funktionen wie Blinker, Bremslicht und Rücklicht abdeckt, ermöglicht der 13-polige Stecker die Integration von:

• Rückfahrscheinwerfern: Für bessere Sicht beim Rückwärtsfahren mit dem Anhänger.
• Dauerplus (Klemme 30): Eine ständige Stromversorgung für Geräte im Anhänger, wie z.B. Innenbeleuchtung oder Kühlschränke, auch wenn die Zündung des Zugfahrzeugs ausgeschaltet ist.
• Ladeleitung (Klemme 15): Zum Aufladen der Anhängerbatterie während der Fahrt. Diese Leitung ist in der Regel zündungsgesteuert, d.h. sie ist nur aktiv, wenn der Motor des Zugfahrzeugs läuft.
• Masseleitungen: Mehrere Masseleitungen sorgen für eine stabilere und zuverlässigere Stromversorgung, insbesondere bei Anhängern mit hohem Stromverbrauch.

Diese zusätzlichen Funktionen sind besonders wichtig für moderne Wohnwagen und Anhänger, die mit einer Vielzahl von elektrischen Geräten ausgestattet sind. Der 13-polige Stecker bietet eine sichere und normgerechte Lösung, um diese Geräte zuverlässig mit Strom zu versorgen.

Die 13-polige Steckerbelegung im Detail

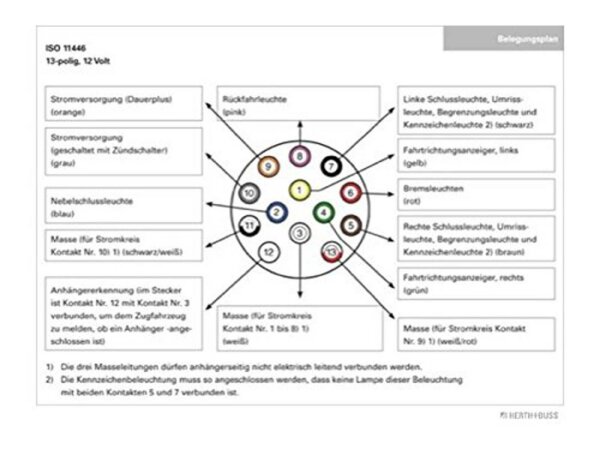

Die korrekte Belegung der 13 Pole ist entscheidend für die einwandfreie Funktion der Anhängerbeleuchtung und der zusätzlichen Stromkreise. Die Belegung ist nach der DIN/ISO 11446 Norm standardisiert. Hier ist eine detaillierte Übersicht:

Stecker (am Anhänger):

1. Pin 1 (L): Blinker links
2. Pin 2 (54G): Nebelschlussleuchte (kann auch für andere Funktionen verwendet werden, wird aber seltener genutzt)
3. Pin 3 (31): Masse für Pin 1-8
4. Pin 4 (R): Blinker rechts
5. Pin 5 (58R): Schlusslicht rechts, Kennzeichenbeleuchtung
6. Pin 6 (54): Bremslicht
7. Pin 7 (58L): Schlusslicht links
8. Pin 8 (Reverse): Rückfahrscheinwerfer
9. Pin 9 (Dauerplus): Dauerplus (Klemme 30)
10. Pin 10 (Ladeleitung): Ladeleitung (Klemme 15)
11. Pin 11 (Masse für Pin 10): Masse für Pin 10
12. Pin 12 (nicht belegt): In der Regel nicht belegt (kann für spezielle Anwendungen verwendet werden)
13. Pin 13 (Masse für Pin 9): Masse für Pin 9

Steckdose (am Zugfahrzeug):

Die Belegung der Steckdose am Zugfahrzeug ist analog zum Stecker am Anhänger. Achten Sie darauf, dass die Farben der Kabel übereinstimmen, um eine korrekte Verbindung sicherzustellen.

Farbcodes der Kabel

Um die Installation und Fehlersuche zu erleichtern, sind die Kabel in der Regel mit Farbcodes versehen. Es ist wichtig zu beachten, dass diese Farbcodes nicht immer einheitlich sind und je nach Hersteller variieren können. Dennoch ist es hilfreich, die gängigen Farbcodes zu kennen:

• Weiß: Masse
• Schwarz: Dauerplus
• Rot: Bremslicht
• Gelb: Blinker links
• Blau: Nebelschlussleuchte
• Grün: Blinker rechts
• Braun: Schlusslicht rechts
• Grau: Rückfahrscheinwerfer

Wichtig: Überprüfen Sie immer die Dokumentation Ihres Anhängers und Zugfahrzeugs, um sicherzustellen, dass die Farbcodes korrekt interpretiert werden.

Installation und Fehlersuche

Die Installation eines 13-poligen Steckers erfordert sorgfältige Arbeit und ein grundlegendes Verständnis von Elektrik. Wenn Sie sich unsicher sind, sollten Sie die Installation von einem Fachmann durchführen lassen. Hier sind einige wichtige Punkte zu beachten:

• Sicherheit: Trennen Sie die Batterie des Zugfahrzeugs ab, bevor Sie mit der Installation beginnen.
• Werkzeug: Verwenden Sie geeignetes Werkzeug, wie z.B. eine Abisolierzange, eine Crimpzange und einen Schraubendreher.
• Verbindungen: Achten Sie auf sichere und korrosionsfreie Verbindungen. Verwenden Sie geeignete Kabelschuhe und Crimpverbinder.
• Prüfung: Überprüfen Sie nach der Installation alle Funktionen mit einem Anhängerprüfgerät oder einem funktionierenden Anhänger.

Bei Problemen mit der Anhängerbeleuchtung oder anderen Funktionen sollten Sie systematisch vorgehen:

1. Sicherung prüfen: Überprüfen Sie zunächst die Sicherungen im Zugfahrzeug, die für die Anhängerversorgung zuständig sind.
2. Steckverbindungen prüfen: Überprüfen Sie die Steckverbindungen am Stecker und an der Steckdose auf Korrosion oder Beschädigung.
3. Kabel prüfen: Überprüfen Sie die Kabel auf Beschädigungen oder Kurzschlüsse.
4. Masseverbindungen prüfen: Eine schlechte Masseverbindung ist oft die Ursache für Probleme. Reinigen Sie die Massepunkte und stellen Sie sicher, dass sie fest verschraubt sind.
5. Anhängerprüfgerät: Verwenden Sie ein Anhängerprüfgerät, um die Funktionen des Anhängers zu überprüfen und Fehler zu lokalisieren.

Adapter von 7-polig auf 13-polig und umgekehrt

Es gibt Adapter, um einen 7-poligen Stecker an eine 13-polige Steckdose anzuschließen und umgekehrt. Beachten Sie jedoch, dass durch die Verwendung eines Adapters die zusätzlichen Funktionen des 13-poligen Systems (z.B. Rückfahrscheinwerfer, Dauerplus, Ladeleitung) nicht genutzt werden können. Der Adapter stellt lediglich die grundlegenden Funktionen der Beleuchtung bereit.

Achtung: Verwenden Sie nur hochwertige Adapter, um eine sichere und zuverlässige Verbindung zu gewährleisten. Billige Adapter können zu Kontaktproblemen und Fehlfunktionen führen.

Zusammenfassung

Der 13-polige Stecker ist eine moderne und vielseitige Lösung für die Verbindung von Anhängern und Zugfahrzeugen. Er bietet eine erweiterte Funktionalität im Vergleich zum 7-poligen System und ist besonders für moderne Wohnwagen und Anhänger mit umfangreicher elektrischer Ausstattung geeignet. Die korrekte Belegung und Installation sind entscheidend für eine sichere und zuverlässige Funktion. Bei Problemen sollten Sie systematisch vorgehen und gegebenenfalls einen Fachmann zu Rate ziehen.

Die Investition in ein 13-poliges System ist eine Investition in Sicherheit und Komfort, die sich langfristig auszahlt. Informieren Sie sich gründlich und wählen Sie hochwertige Komponenten, um eine optimale Funktionalität zu gewährleisten.
