Willkommen, liebe Freunde der robusten Technik! Sie sind auf der Suche nach Informationen über die Stihl 041 AV, eine Motorsäge, die nicht nur Geschichte geschrieben hat, sondern auch heute noch in vielen Werkstätten und Wäldern zuverlässig ihren Dienst verrichtet? Dann sind Sie hier genau richtig. Dieser Artikel ist Ihr umfassender Leitfaden zu den technischen Daten und Besonderheiten dieser legendären Säge. Egal, ob Sie ein erfahrener Holzfäller, ein Sammler von Oldtimer-Werkzeugen oder einfach nur neugierig sind, hier finden Sie alle Informationen, die Sie benötigen.

Einleitung zur Stihl 041 AV

Die Stihl 041 AV ist eine Motorsäge, die in den 1960er und 1970er Jahren von der Firma Stihl hergestellt wurde. Sie war zu ihrer Zeit ein echter Meilenstein in der Entwicklung von Kettensägen und zeichnete sich durch ihre robuste Bauweise, ihre Leistungsfähigkeit und ihre Zuverlässigkeit aus. Die "AV" im Namen steht für "Antivibration", was bedeutet, dass die Säge über ein Dämpfungssystem verfügt, das die Vibrationen reduziert und so die Arbeit für den Benutzer angenehmer macht. Obwohl sie nicht mehr hergestellt wird, ist die Stihl 041 AV aufgrund ihrer hohen Qualität und langen Lebensdauer immer noch weit verbreitet. Ersatzteile sind oft noch erhältlich, und viele Besitzer schwören auf die Leistung und Zuverlässigkeit dieser bewährten Maschine.

Technische Daten im Detail

Lassen Sie uns nun einen genaueren Blick auf die technischen Daten der Stihl 041 AV werfen. Beachten Sie, dass es innerhalb der 041 AV-Serie leichte Variationen geben kann, aber die folgenden Daten geben einen guten Überblick über die typischen Spezifikationen.

Motor

• Typ: Einzylinder-Zweitaktmotor
• Hubraum: Etwa 61 cm³ (die genaue Angabe kann leicht variieren)
• Leistung: Ungefähr 3,0 kW (4,1 PS) bei 7.000 U/min
• Bohrung: Ungefähr 46 mm
• Hub: Ungefähr 36 mm
• Kraftstoffgemisch: 1:25 (Öl:Benzin) bei Verwendung von Zweitaktöl älterer Bauart; bei Verwendung moderner, synthetischer Zweitaktöle kann das Mischungsverhältnis auf 1:50 erhöht werden. Bitte Herstellerangaben beachten!
• Zündung: Magnetzündung
• Vergaser: Tillotson HS-Serie oder Walbro WA-Serie (je nach Baujahr und Ausführung)

Sägeausstattung

• Sägekettenteilung: Typischerweise 3/8" (9,525 mm)
• Nutbreite: In der Regel 1,6 mm
• Schnittlänge: Abhängig vom verwendeten Schwert. Übliche Schwertlängen sind zwischen 38 cm (15") und 63 cm (25"). Achten Sie darauf, die maximale empfohlene Schwertlänge nicht zu überschreiten!
• Kettenschmierung: Automatische Kettenschmierung mit einstellbarer Ölmenge.
• Öltankinhalt: Ca. 0,3 Liter

Abmessungen und Gewicht

• Gewicht (ohne Schneidgarnitur): Etwa 7,5 kg (kann je nach Ausführung leicht variieren)
• Abmessungen: Die genauen Abmessungen sind schwer anzugeben, da sie von den verbauten Komponenten (Schwert, Kette) abhängen.

Sonstige Technische Details

• Kraftstofftankinhalt: Ca. 0,7 Liter
• Kupplung: Fliehkraftkupplung
• Bremse: Kettenbremse (optional, je nach Ausführung)
• Luftfilter: Filzluftfilter oder Nylonluftfilter (je nach Baujahr und Ausführung)
• Schalldruckpegel: Etwa 100 dB(A) (am Ohr des Bedieners)
• Schallleistungspegel: Etwa 112 dB(A)
• Vibrationen: Die Vibrationen wurden durch das AV-System reduziert, liegen aber dennoch im Bereich von mehreren m/s². Tragen Sie immer geeignete Handschuhe und machen Sie regelmäßige Pausen, um die Belastung zu minimieren!

Wichtiger Hinweis: Diese Daten sind Richtwerte. Überprüfen Sie im Zweifelsfall die Bedienungsanleitung Ihrer Stihl 041 AV oder wenden Sie sich an einen Fachmann.

Besonderheiten und Merkmale

Die Stihl 041 AV zeichnet sich durch eine Reihe von besonderen Merkmalen aus:

• Robustheit: Die Säge ist für den harten Einsatz konzipiert und hält auch schwierigen Bedingungen stand.
• Leistungsstarker Motor: Der 61-cm³-Motor bietet ausreichend Leistung für eine Vielzahl von Anwendungen, vom Fällen kleiner Bäume bis zum Brennholzsägen.
• Antivibrationssystem: Das AV-System reduziert die Vibrationen und macht die Arbeit angenehmer.
• Einfache Wartung: Die Stihl 041 AV ist relativ einfach zu warten. Die meisten Wartungsarbeiten können mit einfachen Werkzeugen durchgeführt werden.
• Verfügbarkeit von Ersatzteilen: Obwohl die Säge nicht mehr hergestellt wird, sind viele Ersatzteile immer noch erhältlich.

Häufige Probleme und Lösungen

Wie jede Maschine kann auch die Stihl 041 AV Probleme haben. Hier sind einige der häufigsten Probleme und mögliche Lösungen:

• Die Säge springt nicht an:
  • Überprüfen Sie, ob genügend Kraftstoff im Tank ist.
  • Überprüfen Sie, ob der Zündkerzenstecker richtig sitzt.
  • Reinigen Sie die Zündkerze.
  • Überprüfen Sie den Luftfilter und reinigen Sie ihn gegebenenfalls.
  • Überprüfen Sie den Kraftstofffilter im Tank.
  • Überprüfen Sie, ob der Vergaser richtig eingestellt ist.
• Die Säge läuft unrund:
  • Reinigen Sie den Vergaser.
  • Überprüfen Sie die Zündung.
  • Überprüfen Sie die Kompression des Motors.
• Die Kette wird nicht geschmiert:
  • Überprüfen Sie, ob genügend Öl im Öltank ist.
  • Reinigen Sie die Ölpumpe und die Ölkanäle.
  • Überprüfen Sie die Ölleitung.

Wichtig: Bei komplexeren Problemen sollten Sie sich an einen Fachmann wenden.

Tipps für die Wartung und Pflege

Regelmäßige Wartung und Pflege sind entscheidend für die Lebensdauer Ihrer Stihl 041 AV. Hier sind einige Tipps:

• Reinigen Sie die Säge regelmäßig: Entfernen Sie Sägespäne und Schmutz von der Säge.
• Überprüfen Sie den Luftfilter regelmäßig: Reinigen oder ersetzen Sie den Luftfilter bei Bedarf.
• Überprüfen Sie die Zündkerze regelmäßig: Reinigen oder ersetzen Sie die Zündkerze bei Bedarf.
• Schmieren Sie die Kette regelmäßig: Verwenden Sie hochwertiges Kettensägenöl.
• Schärfen Sie die Kette regelmäßig: Eine scharfe Kette ist sicherer und effizienter.
• Lassen Sie die Säge regelmäßig von einem Fachmann überprüfen: Eine professionelle Wartung kann Probleme frühzeitig erkennen und beheben.

Wo findet man Technische Daten als PDF?

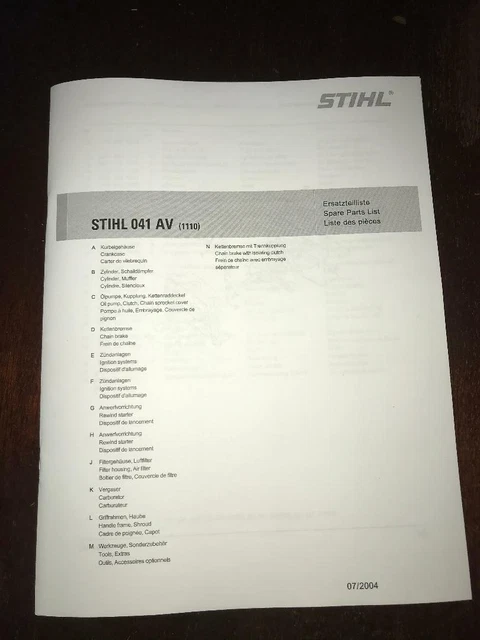

Die Original-Bedienungsanleitung der Stihl 041 AV, die oft auch die technischen Daten enthält, ist nicht immer leicht als PDF im Internet zu finden. Eine gute Anlaufstelle ist die offizielle Stihl-Website oder spezialisierte Foren für Motorsägen. Geben Sie Suchbegriffe wie "Stihl 041 AV Bedienungsanleitung PDF" oder "Stihl 041 AV Technische Daten PDF" in eine Suchmaschine ein. Achten Sie auf seriöse Quellen, bevor Sie eine Datei herunterladen.

Fazit

Die Stihl 041 AV ist eine robuste und zuverlässige Motorsäge, die auch heute noch eine gute Wahl für viele Anwender ist. Mit regelmäßiger Wartung und Pflege können Sie sicherstellen, dass Ihre Säge viele Jahre lang ihren Dienst verrichtet. Wir hoffen, dieser Leitfaden hat Ihnen geholfen, die technischen Daten und Besonderheiten der Stihl 041 AV besser zu verstehen. Viel Erfolg bei Ihrer Arbeit mit dieser legendären Maschine!
