Stl Datei In Fusion 360 Bearbeiten


Stl Datei In Fusion 360 Bearbeiten

Das Bearbeiten von STL-Dateien in Fusion 360 kann zunächst herausfordernd erscheinen, da STL-Dateien im Wesentlichen aus einem Netz von Dreiecken bestehen und keine parametrischen Features wie Volumenkörpermodelle enthalten. Fusion 360 ist jedoch ein leistungsstarkes Werkzeug, das verschiedene Methoden bietet, um STL-Dateien zu modifizieren und für weitere Bearbeitungen oder den 3D-Druck vorzubereiten. Dieser Artikel erklärt die verschiedenen Ansätze zur Bearbeitung von STL-Dateien in Fusion 360, wobei wir die Vor- und Nachteile jeder Methode beleuchten.

Warum STL-Dateien bearbeiten?

STL-Dateien (*.stl) sind ein weit verbreitetes Format für den 3D-Druck und den Datenaustausch von 3D-Modellen. Sie beschreiben die Oberfläche eines dreidimensionalen Objekts durch eine Sammlung von Dreiecken. Gründe für die Bearbeitung einer STL-Datei in Fusion 360 können vielfältig sein:

  • Reparatur von Fehlern: STL-Dateien, die aus dem Internet heruntergeladen oder von anderen Programmen exportiert wurden, können Fehler enthalten, wie z.B. fehlende Dreiecke, überlappende Flächen oder nicht-manifold Geometrie. Diese Fehler müssen behoben werden, bevor die Datei gedruckt werden kann.
  • Modifikation des Designs: Manchmal möchte man ein bestehendes STL-Modell leicht verändern, beispielsweise um Löcher hinzuzufügen, Kanten zu glätten oder die Größe anzupassen.
  • Anpassung für den 3D-Druck: Um die Druckbarkeit zu verbessern, können Stützstrukturen hinzugefügt, die Ausrichtung optimiert oder Hohlräume im Modell gefüllt werden.
  • Konvertierung in ein parametrisches Modell: In einigen Fällen kann es sinnvoll sein, eine STL-Datei in ein bearbeitbares parametrisches Modell zu konvertieren, um umfangreichere Änderungen vornehmen zu können.

Importieren von STL-Dateien in Fusion 360

Bevor Sie eine STL-Datei bearbeiten können, müssen Sie sie in Fusion 360 importieren. Gehen Sie dazu wie folgt vor:

  1. Öffnen Sie Fusion 360.
  2. Klicken Sie auf "Datei" -> "Öffnen" und wählen Sie die STL-Datei aus.
  3. Im Dialogfenster "Öffnen" wählen Sie im Dropdown-Menü "Dateityp" die Option "Netzobjekte (*.stl)" aus.
  4. Klicken Sie auf "Öffnen".

Nach dem Import wird die STL-Datei als Netzobjekt in Fusion 360 angezeigt. Es ist wichtig zu verstehen, dass Fusion 360 Netzobjekte anders behandelt als Volumenkörpermodelle. Netzobjekte bestehen aus einer Sammlung von Dreiecken, während Volumenkörpermodelle durch parametrische Features wie Skizzen, Extrusionen und Drehungen definiert werden.

Methoden zur Bearbeitung von STL-Dateien in Fusion 360

Fusion 360 bietet verschiedene Werkzeuge und Methoden zur Bearbeitung von STL-Dateien. Die Wahl der am besten geeigneten Methode hängt von der Art der gewünschten Änderungen und der Komplexität des Modells ab.

1. Direkte Bearbeitung im Netz-Arbeitsbereich

Der Netz-Arbeitsbereich in Fusion 360 bietet eine Reihe von Werkzeugen zur direkten Bearbeitung von Netzobjekten. Diese Werkzeuge ermöglichen es, einzelne Dreiecke oder Gruppen von Dreiecken auszuwählen, zu verschieben, zu drehen oder zu löschen. Die direkten Bearbeitungswerkzeuge sind nützlich für kleinere Anpassungen und Reparaturen, aber sie können bei komplexeren Modellen sehr zeitaufwendig und ungenau sein.

Wichtige Werkzeuge im Netz-Arbeitsbereich:

  • Netzobjekt reparieren: Dieses Werkzeug analysiert das Netzobjekt auf Fehler und versucht, diese automatisch zu beheben. Es ist besonders nützlich, um einfache Fehler wie fehlende Dreiecke oder überlappende Flächen zu korrigieren.
  • Flächen füllen: Mit diesem Werkzeug können Sie Löcher im Netzobjekt schließen, indem Sie neue Dreiecke erzeugen.
  • Netzobjekt reduzieren: Dieses Werkzeug reduziert die Anzahl der Dreiecke im Netzobjekt, wodurch die Dateigröße verringert und die Performance verbessert werden kann. Beachten Sie, dass die Reduzierung der Dreiecksanzahl die Detailgenauigkeit des Modells beeinträchtigen kann.
  • Netzobjekt glätten: Dieses Werkzeug glättet die Oberfläche des Netzobjekts, indem es die Position der Dreiecke leicht verändert.
  • Netzobjekt teilen: Dieses Werkzeug teilt das Netzobjekt in mehrere separate Objekte.

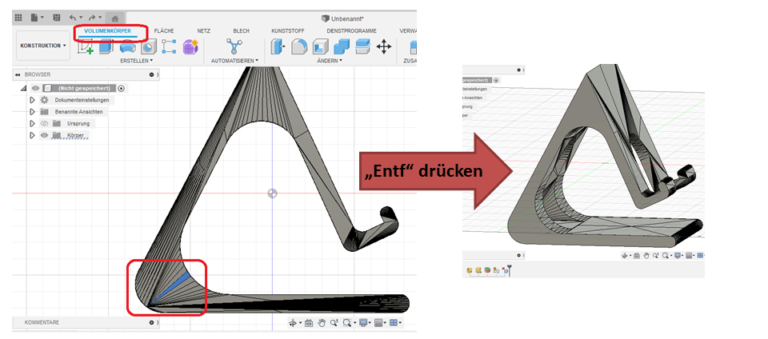

  • Flächen löschen: Dieses Werkzeug löscht ausgewählte Flächen des Netzobjekts.

Vorteile der direkten Bearbeitung:

  • Einfache und intuitive Bedienung.
  • Direkte Kontrolle über die Geometrie.
  • Geeignet für kleinere Anpassungen und Reparaturen.

Nachteile der direkten Bearbeitung:

  • Zeitaufwendig und ungenau bei komplexen Modellen.
  • Keine parametrische Bearbeitung möglich.
  • Schwierig, präzise Änderungen vorzunehmen.

2. Konvertierung in ein T-Splines-Körper

Eine weitere Möglichkeit zur Bearbeitung von STL-Dateien in Fusion 360 besteht darin, das Netzobjekt in einen T-Splines-Körper zu konvertieren. T-Splines sind eine Art von Freiformflächen, die sich leichter bearbeiten lassen als Netzobjekte. Nach der Konvertierung können Sie die Oberfläche des T-Splines-Körpers mit den Sculpt-Werkzeugen in Fusion 360 verformen und verändern.

So konvertieren Sie ein Netzobjekt in einen T-Splines-Körper:

  1. Wählen Sie das Netzobjekt im Browser aus.
  2. Klicken Sie im Menü "Modell" auf "Netzobjekt in T-Splines umwandeln".
  3. Passen Sie die Umwandlungseinstellungen im Dialogfenster an. Die Standardeinstellungen sind in den meisten Fällen ausreichend.
  4. Klicken Sie auf "OK".

Nach der Konvertierung wird das Netzobjekt in einen T-Splines-Körper umgewandelt und Sie können mit den Sculpt-Werkzeugen im Formularbeitsbereich fortfahren, um die Form zu verändern. Die Sculpt-Werkzeuge ermöglichen es Ihnen, die Oberfläche des T-Splines-Körpers zu ziehen, zu schieben, zu glätten und zu verformen.

Vorteile der Konvertierung in T-Splines:

  • Ermöglicht eine flüssigere und intuitivere Bearbeitung der Geometrie.
  • Bessere Kontrolle über die Form des Modells.
  • Geeignet für organische Formen und komplexe Oberflächen.

Nachteile der Konvertierung in T-Splines:

  • Der Konvertierungsprozess kann zeitaufwendig sein, insbesondere bei komplexen Modellen.
  • Die resultierende T-Splines-Geometrie kann komplex und schwer zu bearbeiten sein.
  • Nicht ideal für präzise, technische Änderungen.

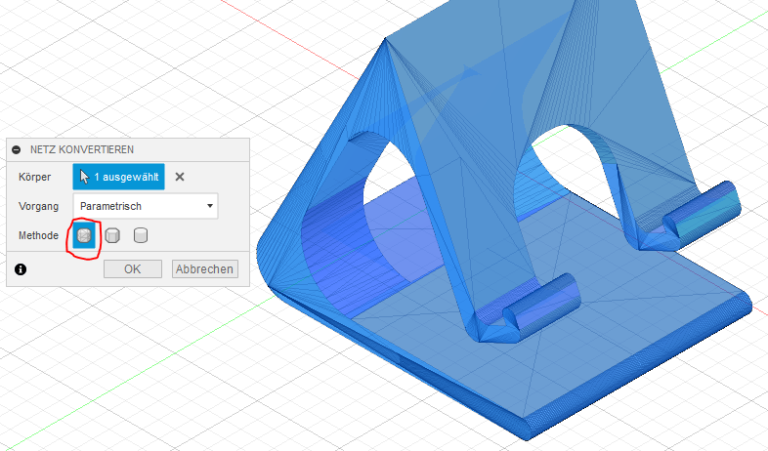

3. Konvertierung in ein Volumenkörpermodell

Die anspruchsvollste, aber auch mächtigste Methode zur Bearbeitung von STL-Dateien in Fusion 360 ist die Konvertierung in ein Volumenkörpermodell. Diese Methode ermöglicht es Ihnen, das Modell mit den parametrischen Modellierungswerkzeugen von Fusion 360 zu bearbeiten, was eine präzise und kontrollierte Modifikation der Geometrie ermöglicht.

Die Konvertierung einer STL-Datei in ein Volumenkörpermodell ist jedoch nicht immer einfach und kann in vielen Fällen nicht automatisiert werden. In der Regel müssen Sie die STL-Datei als Referenz verwenden und das Modell manuell mit Skizzen und Features neu erstellen. Dies ist ein zeitaufwendiger Prozess, erfordert jedoch ein gutes Verständnis der parametrischen Modellierung.

Vorteile der Konvertierung in ein Volumenkörpermodell:

  • Präzise und kontrollierte Bearbeitung der Geometrie.
  • Parametrische Modellierung möglich.
  • Einfache Anpassung und Wiederverwendung des Modells.

Nachteile der Konvertierung in ein Volumenkörpermodell:

  • Zeitaufwendig und anspruchsvoll.
  • Erfordert ein gutes Verständnis der parametrischen Modellierung.
  • Nicht immer möglich, insbesondere bei komplexen Modellen mit organischen Formen.

4. Nutzen von Add-Ins und Skripten

Für spezifische Aufgaben, wie z.B. die automatische Reparatur von STL-Dateien oder die Erstellung von Stützstrukturen für den 3D-Druck, gibt es eine Reihe von Add-Ins und Skripten für Fusion 360. Diese Add-Ins können den Bearbeitungsprozess erheblich vereinfachen und beschleunigen.

Einige beliebte Add-Ins für die STL-Bearbeitung sind:

  • MeshMixer: Obwohl es sich um eine separate Software handelt, lässt sich MeshMixer gut in Fusion 360 integrieren und bietet umfangreiche Werkzeuge zur Bearbeitung von Netzobjekten.
  • Netfabb: Ein weiteres leistungsstarkes Werkzeug zur Reparatur und Optimierung von STL-Dateien für den 3D-Druck.

Fazit

Das Bearbeiten von STL-Dateien in Fusion 360 erfordert ein gewisses Verständnis der verschiedenen Methoden und Werkzeuge, die zur Verfügung stehen. Die Wahl der am besten geeigneten Methode hängt von der Art der gewünschten Änderungen und der Komplexität des Modells ab. Für kleinere Anpassungen und Reparaturen ist die direkte Bearbeitung im Netz-Arbeitsbereich oft ausreichend. Für komplexere Änderungen kann die Konvertierung in einen T-Splines-Körper oder ein Volumenkörpermodell erforderlich sein. Und schließlich können Add-Ins und Skripte den Bearbeitungsprozess erheblich vereinfachen und beschleunigen. Experimentieren Sie mit den verschiedenen Methoden, um die beste Lösung für Ihre spezifischen Anforderungen zu finden. Denken Sie daran, vor größeren Änderungen eine Sicherheitskopie Ihrer Originaldatei zu erstellen!
