Was Sagt Das Ohmsche Gesetz Aus

Das Ohmsche Gesetz ist ein grundlegendes Prinzip der Elektrotechnik. Es beschreibt die Beziehung zwischen Spannung, Strom und Widerstand in einem elektrischen Stromkreis. Für jeden, der sich mit Elektrizität beschäftigt, sei es im Beruf oder im privaten Bereich, ist das Verständnis des Ohmschen Gesetzes unerlässlich. Dieser Artikel erklärt das Ohmsche Gesetz auf einfache und verständliche Weise, sodass auch Leser ohne Vorkenntnisse die Zusammenhänge verstehen können.

Die Grundlagen: Spannung, Strom und Widerstand

Bevor wir uns dem Ohmschen Gesetz im Detail widmen, ist es wichtig, die drei grundlegenden Größen zu verstehen, die darin vorkommen:

Spannung (U)

Die Spannung, oft auch als elektrisches Potential bezeichnet, ist die treibende Kraft, die Elektronen durch einen Stromkreis bewegt. Man kann sie sich wie den Druck in einer Wasserleitung vorstellen, der das Wasser zum Fließen bringt. Die Spannung wird in Volt (V) gemessen. Eine höhere Spannung bedeutet einen stärkeren "Druck" und somit das Potenzial für einen höheren Stromfluss.

Strom (I)

Der Strom ist die Flussrate der Elektronen durch einen Leiter. Er gibt an, wie viele Elektronen pro Sekunde einen bestimmten Punkt im Stromkreis passieren. Der Strom wird in Ampere (A) gemessen. Ein höherer Strom bedeutet, dass mehr Elektronen fließen. Man kann sich den Strom als die Wassermenge vorstellen, die durch die Wasserleitung fließt.

Widerstand (R)

Der Widerstand ist die Behinderung des Stromflusses in einem Stromkreis. Jeder Leiter, auch ein guter Leiter wie Kupfer, bietet einen gewissen Widerstand. Der Widerstand wird in Ohm (Ω) gemessen. Ein höherer Widerstand bedeutet, dass der Stromfluss stärker behindert wird. Man kann sich den Widerstand als eine Verengung in der Wasserleitung vorstellen, die den Wasserfluss verlangsamt.

Die Formel des Ohmschen Gesetzes

Das Ohmsche Gesetz beschreibt den Zusammenhang zwischen Spannung (U), Strom (I) und Widerstand (R) durch folgende einfache Formel:

U = R * I

Diese Formel besagt, dass die Spannung (U) gleich dem Produkt aus Widerstand (R) und Strom (I) ist. Mit anderen Worten: Die Spannung ist direkt proportional zum Strom, wenn der Widerstand konstant bleibt. Oder, die Spannung ist direkt proportional zum Widerstand, wenn der Strom konstant bleibt.

Umfangreiche Erläuterung der Formel und ihre Variationen

Die oben genannte Formel kann auch umgestellt werden, um den Strom oder den Widerstand zu berechnen, wenn die anderen beiden Größen bekannt sind. Hier sind die beiden anderen Varianten der Formel:

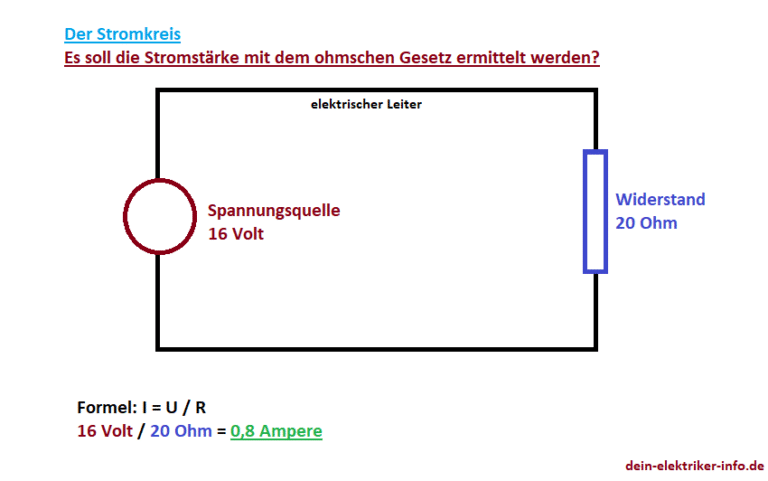

I = U / R (Der Strom ist gleich der Spannung geteilt durch den Widerstand)
R = U / I (Der Widerstand ist gleich der Spannung geteilt durch den Strom)

Diese Umstellungen sind besonders nützlich, um verschiedene Probleme in der Elektrotechnik zu lösen. Wenn Sie beispielsweise die Spannung und den Widerstand kennen, können Sie den Stromfluss berechnen. Oder, wenn Sie die Spannung und den Strom kennen, können Sie den Widerstand des Stromkreises berechnen.

Anwendungen des Ohmschen Gesetzes

Das Ohmsche Gesetz findet in unzähligen Bereichen der Elektrotechnik Anwendung. Hier sind einige Beispiele:

Berechnung von Strömen und Spannungen in Stromkreisen: Das Ohmsche Gesetz ist das Werkzeug der Wahl, um Ströme und Spannungen in einfachen und komplexen Stromkreisen zu berechnen.
Dimensionierung von Widerständen: Bei der Konstruktion elektronischer Schaltungen muss der Wert von Widerständen oft genau berechnet werden, um den gewünschten Stromfluss zu erzielen.
Fehlersuche in elektrischen Geräten: Wenn ein elektrisches Gerät nicht richtig funktioniert, kann das Ohmsche Gesetz verwendet werden, um mögliche Fehlerquellen zu identifizieren, indem man Spannung, Strom und Widerstand an verschiedenen Punkten im Stromkreis misst und mit den erwarteten Werten vergleicht.
Berechnung des Leistungsverbrauchs: In Kombination mit der Formel für elektrische Leistung (P = U * I) kann das Ohmsche Gesetz verwendet werden, um den Leistungsverbrauchs eines Bauteils oder eines gesamten Stromkreises zu berechnen.

Beispiele zur Anwendung des Ohmschen Gesetzes

Um das Verständnis des Ohmschen Gesetzes zu vertiefen, betrachten wir einige praktische Beispiele:

Beispiel 1: Berechnung des Stroms

Angenommen, eine Glühbirne hat einen Widerstand von 240 Ohm und wird an eine 230-Volt-Steckdose angeschlossen. Wie hoch ist der Strom, der durch die Glühbirne fließt?

Lösung: Wir verwenden die Formel I = U / R. Also, I = 230 V / 240 Ω = 0,96 A. Der Strom, der durch die Glühbirne fließt, beträgt also etwa 0,96 Ampere.

Beispiel 2: Berechnung des Widerstands

Ein Gerät zieht einen Strom von 2 Ampere, wenn es an eine 12-Volt-Batterie angeschlossen wird. Wie hoch ist der Widerstand des Geräts?

Lösung: Wir verwenden die Formel R = U / I. Also, R = 12 V / 2 A = 6 Ω. Der Widerstand des Geräts beträgt also 6 Ohm.

Beispiel 3: Berechnung der Spannung

Ein Widerstand von 100 Ohm wird von einem Strom von 0,5 Ampere durchflossen. Wie hoch ist die Spannung über dem Widerstand?

Lösung: Wir verwenden die Formel U = R * I. Also, U = 100 Ω * 0,5 A = 50 V. Die Spannung über dem Widerstand beträgt also 50 Volt.

Grenzen des Ohmschen Gesetzes

Obwohl das Ohmsche Gesetz ein nützliches Werkzeug ist, ist es wichtig zu beachten, dass es nicht immer und überall gilt. Es hat seine Grenzen:

Nicht-lineare Bauelemente: Das Ohmsche Gesetz gilt nur für lineare Bauelemente, bei denen der Widerstand konstant ist, unabhängig von der angelegten Spannung oder dem fließenden Strom. Bauelemente wie Dioden und Transistoren sind nicht-linear und gehorchen dem Ohmschen Gesetz nicht.
Wechselstromkreise: In Wechselstromkreisen (AC) wird der Widerstand durch die Impedanz ersetzt, die neben dem ohmschen Widerstand auch die reaktiven Widerstände von Kondensatoren und Induktivitäten berücksichtigt.
Temperaturabhängigkeit: Der Widerstand vieler Materialien ändert sich mit der Temperatur. Das Ohmsche Gesetz gilt nur, wenn die Temperatur konstant bleibt.

Es ist wichtig, diese Einschränkungen zu berücksichtigen, um das Ohmsche Gesetz korrekt anzuwenden.

Zusammenfassung

Das Ohmsche Gesetz ist ein grundlegendes Prinzip der Elektrotechnik, das die Beziehung zwischen Spannung (U), Strom (I) und Widerstand (R) beschreibt. Die Formel U = R * I (oder ihre Varianten I = U / R und R = U / I) ermöglicht es, Ströme, Spannungen und Widerstände in einfachen Stromkreisen zu berechnen. Das Verständnis des Ohmschen Gesetzes ist unerlässlich für jeden, der sich mit Elektrizität beschäftigt. Obwohl es seine Grenzen hat, bleibt es ein wichtiges Werkzeug für die Analyse und das Design elektrischer Schaltungen.
