Wie Funktioniert Ein Geiger Müller Zählrohr

Willkommen, liebe Entdecker und Neugierige! Vielleicht seid ihr gerade in Deutschland unterwegs und stolpert über den Begriff "Geiger-Müller-Zählrohr". Oder ihr plant einen Aufenthalt und wollt euch schon mal schlau machen. Keine Sorge, dieses Gerät klingt komplizierter als es ist. In diesem Artikel erklären wir euch auf freundliche und verständliche Weise, wie dieses faszinierende Stück Technik funktioniert.

Was ist ein Geiger-Müller-Zählrohr überhaupt?

Ein Geiger-Müller-Zählrohr, oft einfach Geigerzähler genannt, ist ein Instrument zur Messung ionisierender Strahlung. Das klingt erstmal nach Science-Fiction, aber im Grunde ist es ein Detektor, der radioaktive Strahlung "sieht" – oder besser gesagt, hört. Er wandelt unsichtbare Strahlung in ein akustisches Signal (ein Klicken) und/oder einen visuellen Wert um, der auf einem Display angezeigt wird. So können wir feststellen, ob und wie stark ein bestimmter Bereich radioaktiv belastet ist.

Stellt es euch wie ein sehr empfindliches Mikrofon für Strahlung vor. Anstatt Schallwellen fängt es Teilchen oder elektromagnetische Wellen ein, die von radioaktiven Stoffen ausgesendet werden. Diese Stoffe können natürliche Elemente wie Uran im Boden sein, oder künstlich erzeugte radioaktive Isotope, die in der Medizin oder Industrie verwendet werden.

Die Bauteile eines Geiger-Müller-Zählrohrs

Um zu verstehen, wie ein Geigerzähler funktioniert, schauen wir uns seine wichtigsten Bestandteile an:

Das Zählrohr

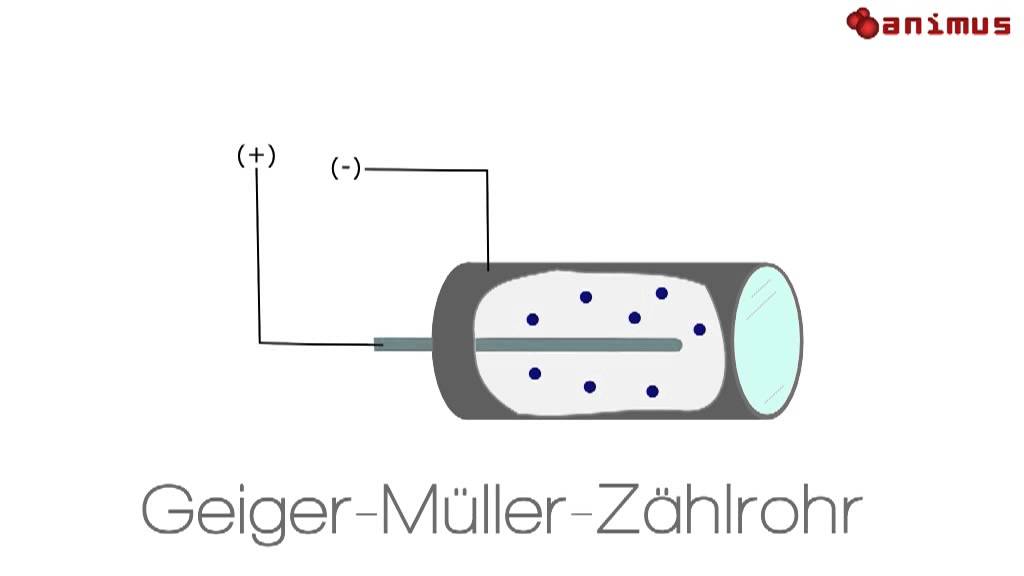

Das Herzstück des Geräts ist das Zählrohr selbst. Es ist meist ein zylindrisches Rohr aus Glas oder Metall. Im Inneren befindet sich ein Edelgas, typischerweise Argon oder Neon, unter niedrigem Druck. Außerdem ist im Rohr ein dünner Draht (die Anode) gespannt.

Das Fenster (optional)

Einige Geigerzähler haben ein dünnes "Fenster" am Ende des Rohrs. Dieses Fenster besteht aus einem Material, das Strahlung relativ leicht durchdringen kann, z.B. Glimmer. Das Fenster ermöglicht es, auch Alpha- und Betastrahlung zu detektieren, die eine geringere Reichweite haben und von dickeren Materialien abgeschirmt werden können.

Die Elektronik

Die Elektronik ist das Gehirn des Geigerzählers. Sie verstärkt die winzigen elektrischen Signale, die im Zählrohr entstehen, und wandelt sie in hörbare Klicks und/oder eine numerische Anzeige um. Sie versorgt das Zählrohr außerdem mit der nötigen Spannung.

Die Anzeige

Die Anzeige kann unterschiedlich sein. Einfache Geigerzähler geben lediglich Klicks von sich. Modernere Geräte haben ein Display, das die Strahlungsintensität in verschiedenen Einheiten anzeigt, z.B. in Mikrosievert pro Stunde (µSv/h) oder Counts per Minute (CPM).

Wie funktioniert die Strahlungsmessung?

Jetzt wird es spannend! So läuft der Prozess im Inneren des Geiger-Müller-Zählrohrs ab:

Ionisierung: Wenn ionisierende Strahlung (Alpha-, Beta-, Gamma-Strahlung oder Röntgenstrahlung) in das Zählrohr eindringt, kollidiert sie mit den Atomen des Edelgases. Diese Kollisionen schlagen Elektronen aus den Atomen heraus, wodurch positiv geladene Ionen und freie Elektronen entstehen. Dieser Prozess wird als Ionisierung bezeichnet.
Lawinenartige Verstärkung: Die freigesetzten Elektronen werden von der positiven Anode (dem Draht in der Mitte des Rohrs) angezogen. Auf ihrem Weg zur Anode stoßen sie mit weiteren Gasatomen zusammen und ionisieren diese ebenfalls. Dadurch entsteht eine Lawine von Elektronen.
Stromimpuls: Die Lawine von Elektronen erzeugt einen kurzen, aber messbaren Stromimpuls im Zählrohr.
Signalverarbeitung: Die Elektronik des Geigerzählers detektiert diesen Stromimpuls und verstärkt ihn.
Anzeige: Der verstärkte Impuls wird dann entweder in einen Klick umgewandelt, der über einen Lautsprecher ausgegeben wird, oder er wird auf dem Display als Zahl angezeigt, die die Strahlungsintensität angibt.

Wichtig: Jeder Klick oder jeder angezeigte Wert entspricht einer einzelnen ionisierenden Strahlung, die das Zählrohr getroffen hat. Je mehr Klicks pro Minute, desto höher ist die Strahlungsintensität.

Was misst ein Geigerzähler?

Ein Geigerzähler misst die ionisierende Strahlung. Ionisierende Strahlung ist Strahlung, die in der Lage ist, Atome zu ionisieren, also Elektronen aus ihnen herauszuschlagen. Dazu gehören:

Alpha-Strahlung: Besteht aus Heliumkernen. Sie hat eine geringe Reichweite und wird bereits von einem Blatt Papier abgeschirmt.
Beta-Strahlung: Besteht aus Elektronen oder Positronen. Sie hat eine größere Reichweite als Alpha-Strahlung und kann von einigen Millimetern Aluminium abgeschirmt werden.
Gamma-Strahlung: Ist eine Form elektromagnetischer Strahlung mit hoher Energie. Sie hat eine hohe Reichweite und kann nur schwer abgeschirmt werden. Benötigt dicke Bleischichten oder Beton.
Röntgenstrahlung: Ähnlich wie Gamma-Strahlung, aber in der Regel mit geringerer Energie.

Achtung: Ein Geigerzähler misst nicht die Radioaktivität eines Stoffes direkt. Er misst die ionisierende Strahlung, die von diesem Stoff ausgeht. Die Radioaktivität ist ein Maß dafür, wie viele Atome eines Stoffes pro Zeiteinheit zerfallen.

Wozu wird ein Geigerzähler verwendet?

Geigerzähler werden in vielen Bereichen eingesetzt, unter anderem:

Umweltschutz: Zur Überwachung der Radioaktivität in der Umwelt, z.B. nach einem Atomunfall.
Medizin: In der Nuklearmedizin zur Diagnose und Behandlung von Krankheiten.
Industrie: Zur Qualitätskontrolle, z.B. bei der Herstellung von Lebensmitteln oder Medikamenten.
Forschung: In der Physik und Chemie zur Untersuchung radioaktiver Stoffe.
Heimgebrauch: Um die Radioaktivität von Gegenständen zu messen oder um sich vor radioaktiver Belastung zu schützen.

Ist die Nutzung eines Geigerzählers gefährlich?

Die Nutzung eines Geigerzählers selbst ist nicht gefährlich. Er ist ein Messinstrument und sendet keine Strahlung aus. Allerdings sollte man sich bewusst sein, dass er dazu dient, radioaktive Strahlung zu messen. Wenn man mit einem Geigerzähler in einem Bereich mit hoher Strahlung unterwegs ist, sollte man entsprechende Schutzmaßnahmen ergreifen, z.B. den Aufenthalt in diesem Bereich verkürzen oder Schutzkleidung tragen. Es ist wichtig, die Messwerte richtig zu interpretieren und sich über die geltenden Grenzwerte zu informieren.

Merke: Der Geigerzähler ist ein Werkzeug, das uns hilft, unsichtbare Gefahren zu erkennen. Aber er ersetzt nicht den gesunden Menschenverstand und die Einhaltung von Sicherheitsvorschriften.

Wo kann man einen Geigerzähler kaufen oder mieten?

Geigerzähler sind im Fachhandel für Messgeräte, in Online-Shops und teilweise auch in Apotheken oder Baumärkten erhältlich. Es gibt sowohl günstige Einsteigergeräte als auch professionelle Messinstrumente. Für den gelegentlichen Gebrauch kann es sich lohnen, einen Geigerzähler zu mieten. Auch hier gibt es entsprechende Anbieter im Internet.

Zusammenfassung

Ein Geiger-Müller-Zählrohr ist ein faszinierendes Instrument, das uns hilft, ionisierende Strahlung zu detektieren. Es funktioniert, indem es die durch die Strahlung verursachte Ionisierung von Gasatomen nutzt, um einen elektrischen Impuls zu erzeugen, der verstärkt und angezeigt wird. Ob im Umweltschutz, in der Medizin oder im Heimgebrauch – der Geigerzähler ist ein wertvolles Werkzeug, um uns vor unsichtbaren Gefahren zu schützen. Wir hoffen, dieser Artikel hat euch geholfen, die Funktionsweise dieses Geräts besser zu verstehen. Viel Spaß beim Entdecken!

"Das Geiger-Müller-Zählrohr ist ein historisches, aber noch immer weitverbreitetes Instrument zum Nachweis ionisierender Strahlung."

Denkt daran: Sicherheit geht vor! Informiert euch gründlich, bevor ihr einen Geigerzähler einsetzt, und achtet auf die geltenden Sicherheitsvorschriften.
