Das Ohmsche Gesetz: Ein Leitfaden für Einsteiger

Das Ohmsche Gesetz ist ein grundlegendes Prinzip in der Elektrotechnik und Elektronik. Es beschreibt die Beziehung zwischen elektrischer Spannung (Volt), elektrischem Strom (Ampere) und elektrischem Widerstand (Ohm). Verständnis dieses Gesetzes ist essenziell für jeden, der mit elektrischen Schaltungen, Geräten oder Installationen zu tun hat, sei es im Beruf oder im privaten Bereich.

Die Formel des Ohmschen Gesetzes

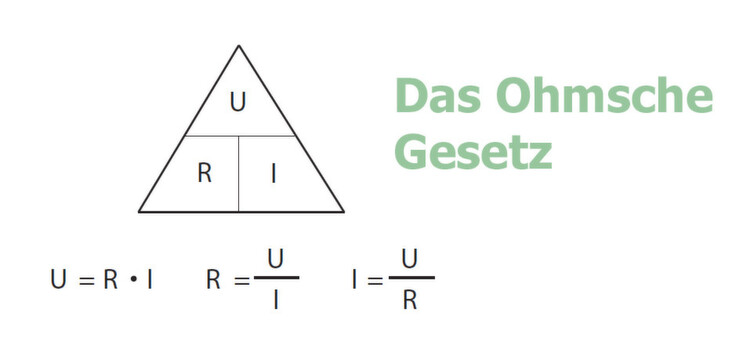

Das Ohmsche Gesetz wird durch die folgende Formel ausgedrückt:

U = R * I

Wobei:

U die elektrische Spannung in Volt (V) ist.
R der elektrische Widerstand in Ohm (Ω) ist.
I der elektrische Strom in Ampere (A) ist.

Diese einfache Formel ermöglicht es, eine der drei Größen zu berechnen, wenn die beiden anderen bekannt sind. Sie kann auch umgestellt werden, um den Widerstand oder den Strom zu berechnen:

Um den Widerstand (R) zu berechnen: R = U / I
Um den Strom (I) zu berechnen: I = U / R

Erläuterung der einzelnen Größen

Elektrische Spannung (U)

Die elektrische Spannung, auch Potenzialdifferenz genannt, ist die treibende Kraft, die Elektronen durch einen Leiter bewegt. Sie wird in Volt (V) gemessen. Man kann sich die Spannung wie den Druck in einer Wasserleitung vorstellen. Je höher der Druck, desto mehr Wasser fließt. Analog dazu fließt bei höherer Spannung mehr Strom durch einen Stromkreis (bei gleichem Widerstand).

Beispiele für Spannungsquellen sind Batterien, Akkus und das Stromnetz.

Elektrischer Strom (I)

Der elektrische Strom ist die Bewegung von elektrischen Ladungsträgern (in der Regel Elektronen) durch einen Leiter. Er wird in Ampere (A) gemessen. Ein Ampere entspricht einem Coulomb pro Sekunde. Man kann sich den Strom als die Wassermenge vorstellen, die durch die Wasserleitung fließt.

Ein hoher Stromfluss kann gefährlich sein und zu Überhitzung oder sogar Bränden führen, wenn die Leitungen nicht dafür ausgelegt sind.

Elektrischer Widerstand (R)

Der elektrische Widerstand ist die Eigenschaft eines Materials, dem Stromfluss entgegenzuwirken. Er wird in Ohm (Ω) gemessen. Man kann sich den Widerstand als eine Verengung in der Wasserleitung vorstellen, die den Wasserfluss behindert. Je höher der Widerstand, desto weniger Strom fließt bei gleicher Spannung.

Verschiedene Materialien haben unterschiedliche Widerstände. Metalle wie Kupfer und Silber haben einen geringen Widerstand und werden daher als Leiter verwendet. Isolatoren wie Gummi und Plastik haben einen hohen Widerstand und werden verwendet, um den Stromfluss zu verhindern.

Anwendung des Ohmschen Gesetzes in der Praxis

Das Ohmsche Gesetz wird in unzähligen Anwendungen verwendet. Hier sind einige Beispiele:

Berechnung von Vorwiderständen für LEDs: LEDs benötigen einen Vorwiderstand, um den Stromfluss zu begrenzen und Schäden zu vermeiden. Mithilfe des Ohmschen Gesetzes kann der benötigte Widerstandswert berechnet werden.
Bestimmung des Stromverbrauchs von Geräten: Wenn die Spannung und der Widerstand eines Gerätes bekannt sind, kann der Stromverbrauch berechnet werden.
Fehlerdiagnose in elektrischen Schaltungen: Durch Messung von Spannung und Strom an verschiedenen Punkten einer Schaltung kann man mithilfe des Ohmschen Gesetzes Fehler identifizieren und lokalisieren.
Auslegung von Sicherungen: Sicherungen schützen elektrische Geräte und Installationen vor Überstrom. Das Ohmsche Gesetz hilft, die richtige Sicherungsgröße für einen bestimmten Stromkreis zu bestimmen.

Beispielrechnungen

Beispiel 1: Berechnung des Stroms

Eine Glühbirne hat einen Widerstand von 240 Ohm und wird an eine Spannung von 230 Volt angeschlossen. Wie hoch ist der Stromfluss durch die Glühbirne?

Lösung:

I = U / R
I = 230 V / 240 Ω
I ≈ 0,96 A

Der Stromfluss durch die Glühbirne beträgt etwa 0,96 Ampere.

Beispiel 2: Berechnung des Widerstands

Ein Heizlüfter zieht einen Strom von 10 Ampere bei einer Spannung von 230 Volt. Wie hoch ist der Widerstand des Heizlüfters?

Lösung:

R = U / I
R = 230 V / 10 A
R = 23 Ω

Der Widerstand des Heizlüfters beträgt 23 Ohm.

Beispiel 3: Berechnung der Spannung

Ein Widerstand von 100 Ohm wird von einem Strom von 0,5 Ampere durchflossen. Wie hoch ist die Spannung über dem Widerstand?

Lösung:

U = R * I
U = 100 Ω * 0,5 A
U = 50 V

Die Spannung über dem Widerstand beträgt 50 Volt.

Wichtige Hinweise

Sicherheit geht vor: Arbeiten mit Elektrizität kann gefährlich sein. Immer die Sicherheitsvorschriften beachten und im Zweifelsfall einen Fachmann konsultieren.
Gültigkeit des Ohmschen Gesetzes: Das Ohmsche Gesetz gilt nicht für alle Materialien und Bauelemente. Es ist eine gute Näherung für viele Widerstände, aber bei Halbleitern, Dioden oder Transistoren ist die Beziehung zwischen Spannung und Strom komplexer.
Temperaturabhängigkeit: Der Widerstand vieler Materialien ist temperaturabhängig. Dies bedeutet, dass sich der Widerstandswert mit der Temperatur ändert. Bei genauen Berechnungen muss dies berücksichtigt werden.
Messgeräte: Zur Messung von Spannung, Strom und Widerstand werden Multimeter verwendet. Diese Geräte sind relativ einfach zu bedienen und ein unverzichtbares Werkzeug für jeden, der mit Elektrizität arbeitet.

Zusammenfassung

Das Ohmsche Gesetz ist ein grundlegendes Werkzeug für das Verständnis und die Analyse elektrischer Schaltungen. Es beschreibt die einfache, aber wichtige Beziehung zwischen Spannung, Strom und Widerstand. Durch die Anwendung des Ohmschen Gesetzes können Sie Stromstärken berechnen, Widerstände dimensionieren und Fehler in elektrischen Systemen finden. Indem Sie sich mit diesem Prinzip vertraut machen, legen Sie den Grundstein für ein tieferes Verständnis der Elektrotechnik und Elektronik.
